C-háky překlápěcí

C-háky překlápěcí jsou uchopovací prostředky, kterými se zvedají a překlápí tenčí svitky a to speciální překlopnou vidlicí, která se vsunuje pod vnitřní hranu díry svitku.

Popis:

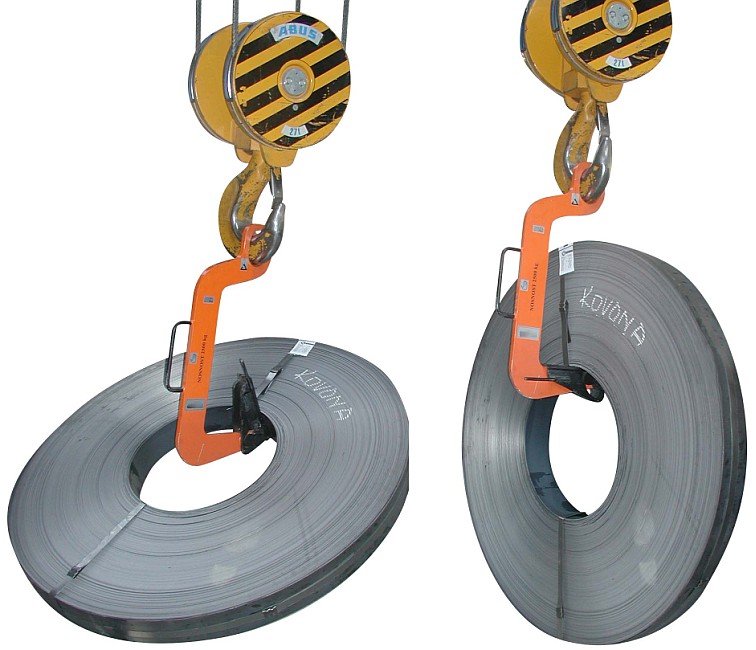

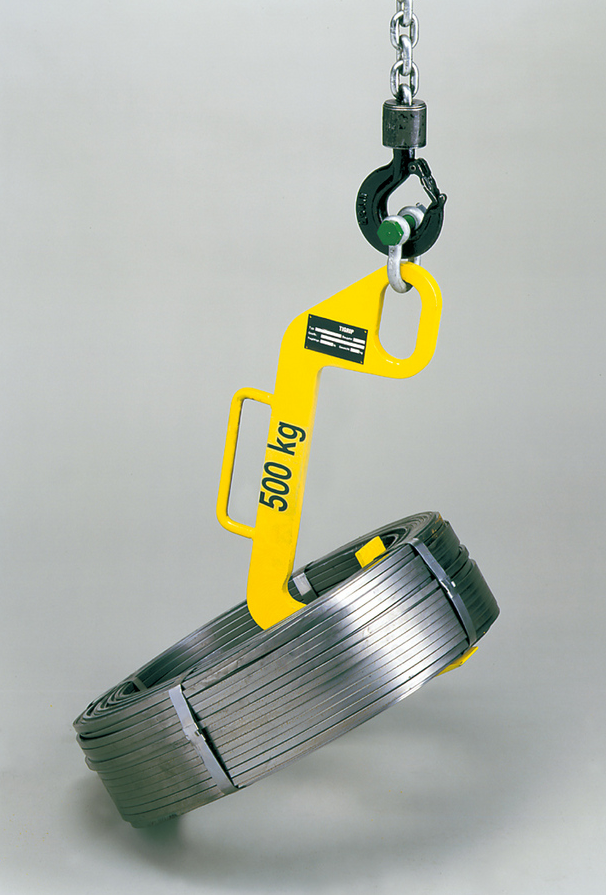

C-hákem překlápěcím CHP lze úzké svitky zvedat z polohy naležato do polohy nastojato uchopením za vnitřní hranu. Při zvedání se svitek opírá o protilehlou vnější hranu a překlápí se do polohy nastojato a při dalším zvedání již v této poloze lze svitek přenášet a následně ukládat v této poloze nastojato, kupř. do prisma nebo do stojanu s jištěním proti pádu.

Podmínkou použitelnosti je poměr mezi vnitřním průměrem svitku D1 a šířkou svitku B, který musí být o 30% větší než šířka svitku.

Pokud je rozsah šířek větší, musí být použit  C-hák překlápěcí s přestavitelným závěsem ozn.: CHPS.

  • Provedení

    Dodávaná provedení:

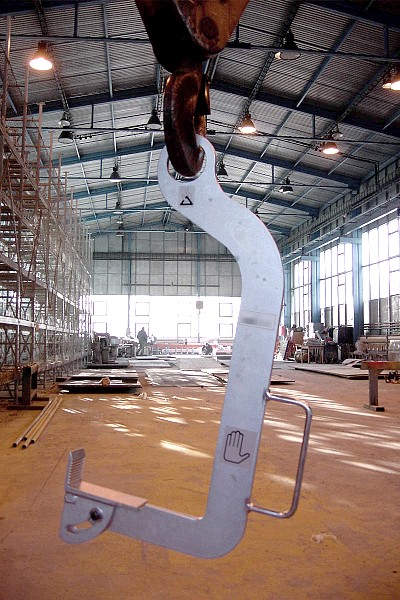

    CHP - C-hák překlápěcí

    C-hákem překlápěcím lze úzké svitky zvedat z polohy horizontální do polohy vertikální uchopením za vnitřní hranu. Opačné překlápění není dovoleno!Podmínkou použitelnosti je poměr mezi vnitřním průměrem svitku D1 a šířkou svitku B. Průměr D1 musí být o 30% větší než šířka svitku B.

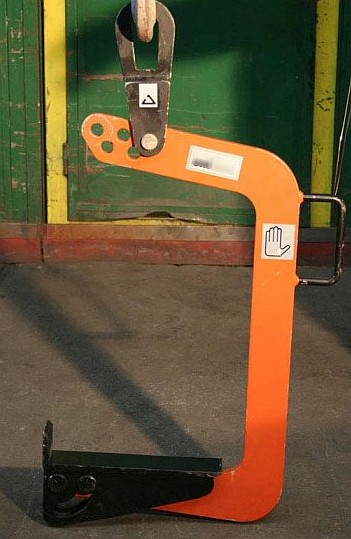

    CHPS - C-hák překlápěcí stavitelný

    C-hák překlápěcí stavitelný vychází konstrukčně z C-háku překlápěcího CHP. Rozdíl je v tom, že C-hákem překlápěcím stavitelným lze dosáhnout většího rozsahu šířek svitků tak, že se závěsné oko nebo třmen nastaví do polohy pro určitou šířku svitku a při manipulaci je tak svitek vždy ve vertikální poloze.

  • Parametry

    Parametry C-háků překlápěcích CHP:

    Typ

    Nosnost

    (kg)

    Minimální šířka svitku Bmin

    (mm)

    Maximální šířka svitku Bmax

    (mm)

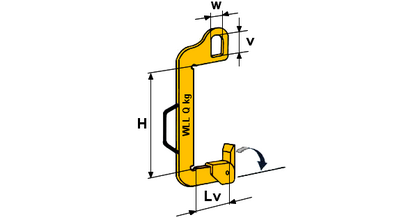

    Závěsné

     oko W

    (mm)

    Hmotnost

    (kg)

    CHP 500/25-50

    500

    25

    50

    80

    8

    CHP 500/50-125

    500

    50

    125

    80

    9

    CHP 500/100-250

    500

    100

    250

    80

    10

    CHP 1000/50-100

    1000

    50

    100

    90

    11

    CHP 1000/50-150

    1000

    50

    150

    90

    12

    CHP 1000/50-175

    1000

    50

    175

    90

    13

    CHP 1000/100-200

    1000

    100

    200

    90

    14

    CHP 1500/70-140

    1500

    70

    140

    100

    15

    CHP 2000/200-340

    2000

    200

    340

    120

    32

    CHP 2500/150-250

    2500

    150

    250

    150

    30

    CHP 2500/200-300

    2500

    200

    300

    150

    33

    CHP 3000/100-200

    3000

    100

    200

    150

    27

    CHP 3000/200-300

    3000

    200

    300

    150

    34

    Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační
