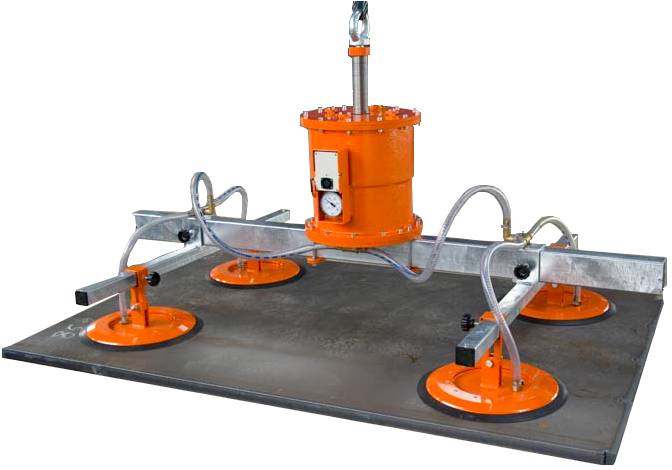

Vakuové samopřísavné manipulátory VMS

Vakuové samopřísavné manipulátory VMS pracují bez přívodu energie a jsou určeny pro horizontální přemisťování plochých neprodyšných břemen do hmotnosti 1200 kg.

Charakteristika:

  • Podtlak je vytvářen účinkem břemene a manipulátor tak nepotřebuje cizí zdroj energie.
  • Vakuové manipulátory VMS jsou vybaveny manometrem a výstražným zařízením, které se aktivuje při poklesu podtlaku o 20%, kdy aktivuje alarm (akustická a vizuální signalizace) upozorňující obsluhu na okamžité odložení břemene.
  • Vakuové manipulátory VMS umožňují plynule zvedat a odkládat břemena bez zásahu obsluhy.
  • Typová řada

    Základní typová řada vakuových samopřísavných manipulátorů VMS

    Typ

    Nosnost

    (kg)

    Min.

    hmotnost břemena (kg)

    Počet

     přísavek

    A min.

    (mm)

    A max.

    (mm)

    ø B

    B1 x B2

    (mm)

    ø C

    (mm)

    D

    (mm)

    E

    (mm)

    Hmotnost (kg)

    VMS 100-1

    100

    5

    1

    495

    595

    60 x 110

    230

    -

    -

    17

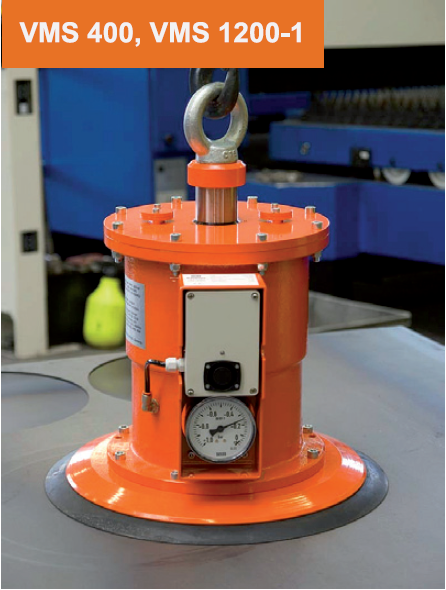

    VMS 400

    400

    5

    1

    440

    580

    50

    400

    -

    -

    46

    VMS 600-2

    600

    5

    2

    610

    750

    50

    400

    1910

    -

    82

    VMS 600-3

    600

    5

    3

    620

    810

    50

    400

    1910

    -

    96

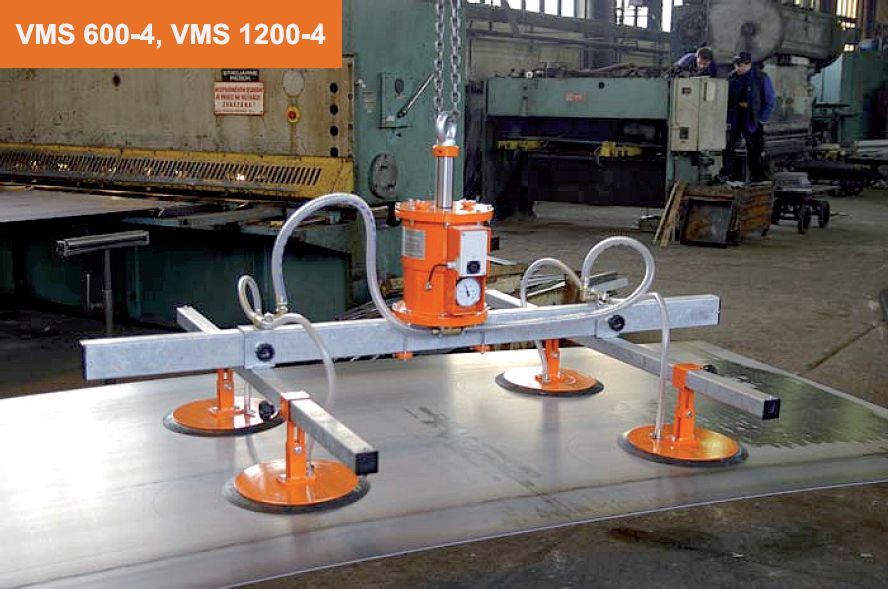

    VMS 600-4

    600

    5

    4

    690

    880

    50

    340

    1910

    1100

    106

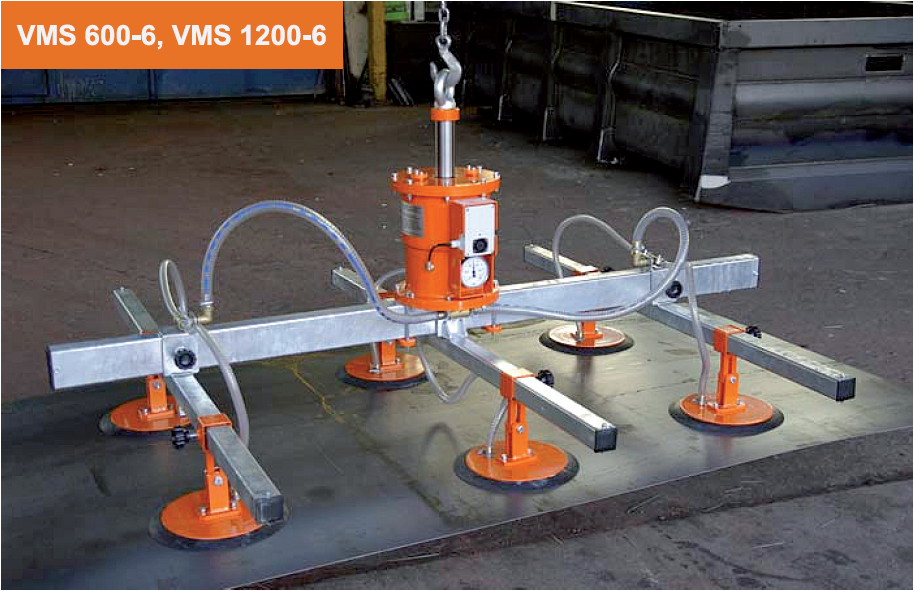

    VMS 600-6

    600

    5

    6

    690

    880

    50

    280

    1910

    1100

    114

    VMS 1200-1

    1200

    10

    1

    544

    754

    60

    770

    -

    -

    130

    VMS 1200-4

    1200

    10

    4

    800

    1010

    60

    400

    1910

    1100

    176

    VMS 1200-6

    1200

    10

    6

    800

    1010

    60

    400

    1910

    1100

    206

    VMS 1200-8

    1200

    10

    8

    800

    1010

    60

    400

    1910

    1100

    266

  • Popis

    Popis:

    • Vakuové manipulátory VMS pracují bez přívodu energie a tedy nepotřebují přívodní kabel či hadici. Potřebný podtlak se vytvoří účinkem břemena.
    • Manipulátory VMS jsou bezobslužné, obsluha ovládá pouze jeřáb nebo kladkostroj, na kterém je manipulátor zavěšen. Speciální cyklovací mechanizmus umožňuje plynule zvedat a odkládat břemena bez zásahu obsluhy.
    • Posouváním jednotlivých přísavek po podélném nebo příčném nosníku lze manipulátory VMS snadno přizpůsobit rozměrům plechu.
    • Manipulátory VMS jsou vybaveny manometrem a elektrickým výstražným zařízením, které upozorní pomocí akustické a optické signalizace obsluhu na případnou ztrátu podtlaku.
    • Manipulátory VMS splňují základní hygienické a bezpečnostní požadavky harmonizované evropská normy ČSN EN 13155 +A2 Jeřáby-Bezpečnost-Volně zavěšené prostředky pro uchopení břemen pro samopřísavné podtlakové uchopovací prostředky.
    • Manipulátory VMS se vyznačují vysokou technickou úrovní, bezúdržbovým provozem, jednoduchou a bezpečnou obsluhou a dlouhou životností.

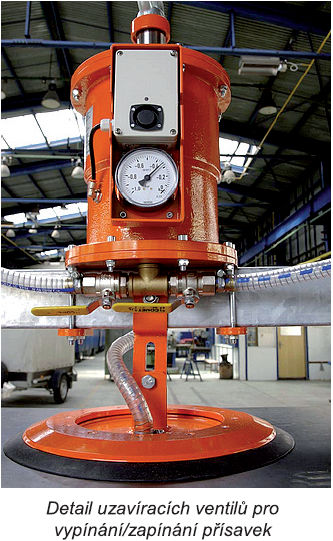

    • Některé typy manipulátorů VMS lze opatřit uzavíracími ventily, prostřednictvím nichž lze měnit počet činných přísavek.
    • Mimo standardní typy lze navrhnout a vyrobit vakuový manipulátor dle speciálních požadavků.

    Manipulace s plochými neprodyšnými břemeny:

    • Plechy a desky z železných a neželezných kovů (i nemagnetické), povrchy mohou být i mírně zkorodované
    • Plastové desky
    • Kámen s broušeným povrchem
    • Skleněné tabule a desky
    • Dřevěné tabule a desky opatřené povrchovou neprodyšnou úpravou
  • Atypická provedení

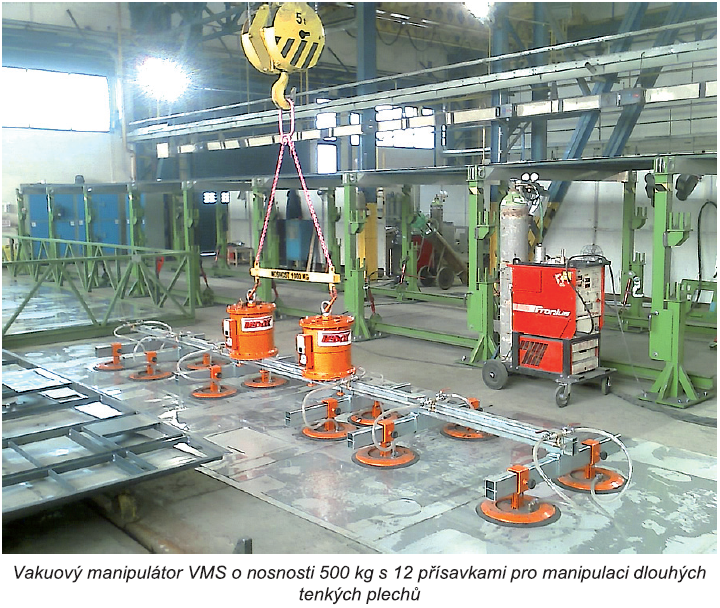

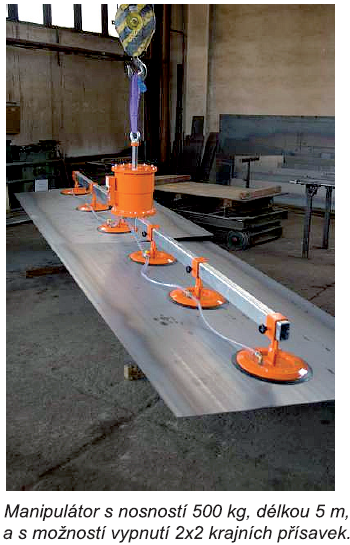

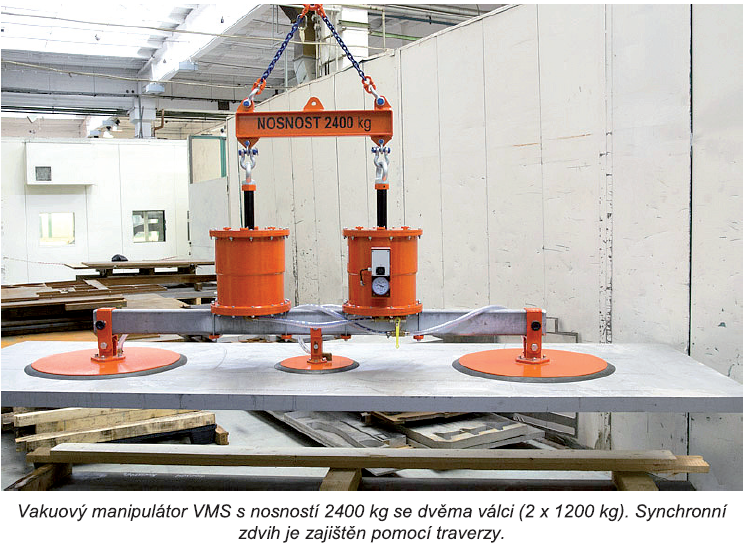

    Ukázky některých atypických provedení vakuových manipulátorů VMS

    Mimo standardní typy lze navrhnout a vyrobit vakuový manipulátor dle speciálních požadavků.
