Nosiče betonových skruží

Nosiče betonových skruží jsou určeny pro bezpečnou manipulaci s válcovými nebo kuželovými betonovými skružemi.

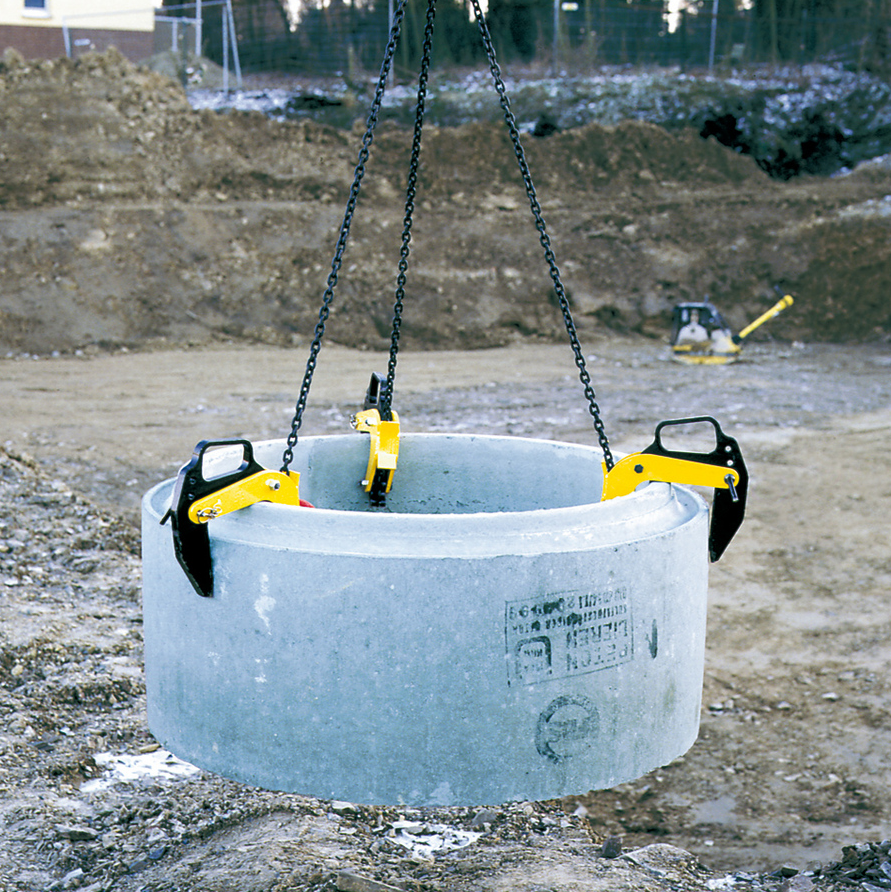

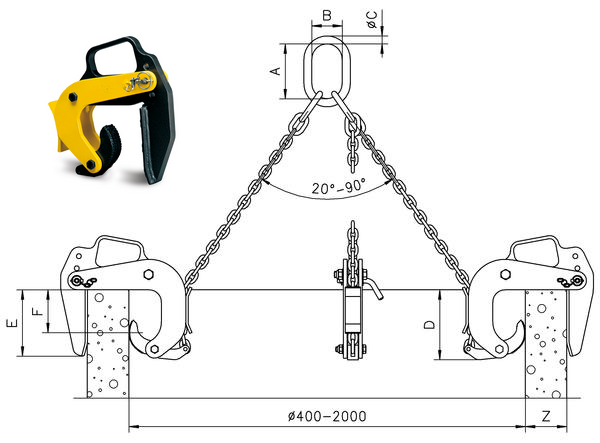

NSV - nosiče betonových skruží, nosnost 1500 - 3000 kg

Nosič skruží vačkový NSV  je závěsné uchopovací zařízení pro bezpečnou manipulaci s betonovými skružemi o hmotnosti do 3000 kg a tloušťce stěny od 40 do 220 mm (dle typu) ve výrobnách, ve skladech a při montáži skruží. Určeno pro skruže s průměrem od 400 do 2000 mm.

Nosič skruží je tvořen třemi svěrkami, zavěšenými na trojitém  řetězovém závěsném prostředku. Pro obsluhu je manipulace s nosiči NSV snadná díky praktickým madlům. Typy nosičů NSVS jsou stavitelné a umožňují nastavení pro větší rozsahy šířek.

Typ

Nosnost*

(kg)

Svěrná šířka Z

(mm)

A

(mm)

B

(mm)

C

(mm)

D

(m)

E

(mm)

F

(mm)

Hmotnost**

(kg)

NSV 1500/40-120

1500

40 - 120

135

75

18

180

165

100

35

NSVS 3000/50-180

3000

50 - 180

180

100

26

310

245

175

90

NSVS 3000/90-220

3000

90 - 220

180

100

26

310

245

175

94

* Nosnost při použití 3 kusů nosičů. ** Hmotnost 3 kusů svěrek včetně řetězového závěsu. Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

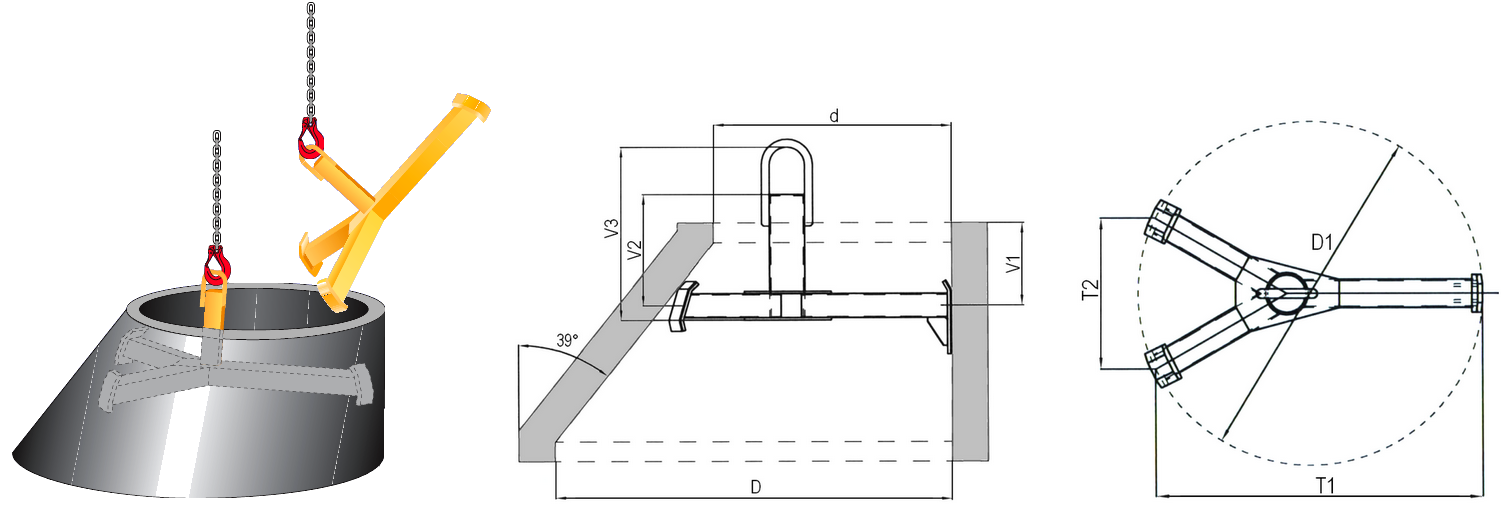

NKSK - nosič kuželových betonových skruží křížový, nosnost 500 kg

Nosič kuželových skruží křížový NKSK je závěsné uchopovací zařízení pro bezpečnou jeřábovou manipulaci s betonovými kuželovými skružemi s horním průměrem skruže d a spodním průměrem skruže D. Standardně se dodává nosič o nosnosti 500 kg.

Typ

Nosnost

 (kg)

d

(mm)

D

(mm)

D1

(mm)

T1

(mm)

T2

(mm)

V1

(mm)

V2

(mm)

V3

(mm)

Hmotnost

(kg)

NKSK 501/690/320

500

600

1000

727

690

320

208

280

436

16

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.
