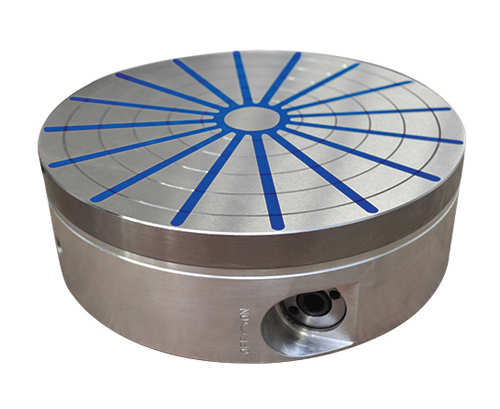

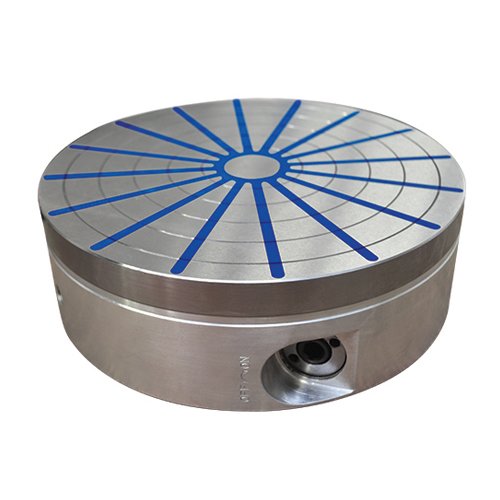

Alustar - permanentní magnetický upínač

Permanentní kruhový upínač Alustar je odlehčenou verzí upínače Neostar. Hliníkové těleso výrazně snižuje jeho hmotnost, čímž umožňuje upínat obrobky větší hmotnosti než základní verze Neostar. S pomocí upínače získáte možnost obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci. Možnost plynulé regulace upínací síly usnadňuje centrování.
Alustar - permanentní magnetický upínač

Charakteristika:

  • Aplikace: Soustružení, kruhové broušení
  • Technologie: Permanentní
  • Upínací síla: 140 N/cm2
  • Min. průměr obrobku: 40 mm
  • Pólování: Radiální
  • Limit přebroušení: 5 mm
  • Popis
    odsávací a filtrační zařízení Kemper

    Popis:

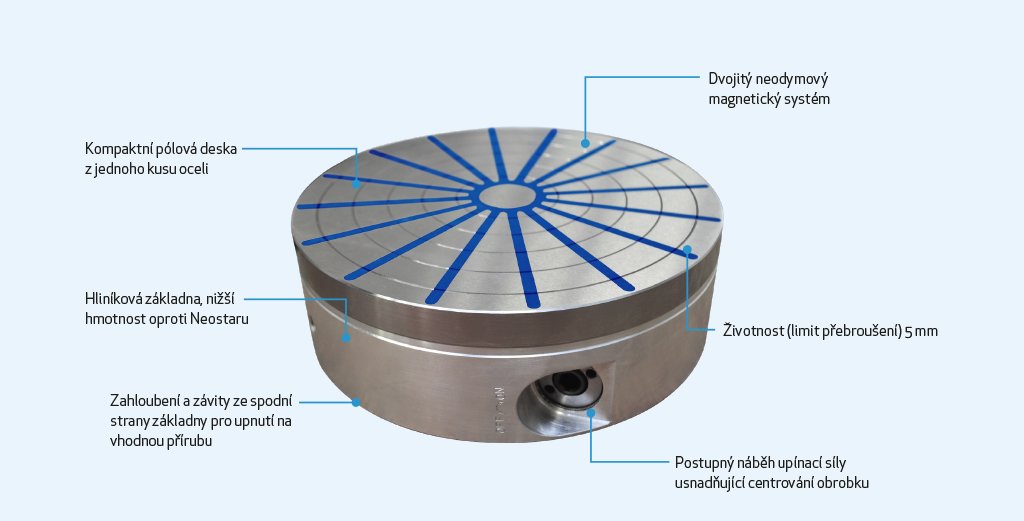

    Permanentní kruhový upínač Alustar je odlehčenou verzí upínače Neostar. Hliníkové těleso výrazně snižuje jeho hmotnost, čímž umožňuje upínat obrobky větší hmotnosti než základní verze Neostar. Velkou výhodou upínače je patentovaný přepínací mechanismus, který umožňuje variabilně nastavit upínací sílu a pevně fixuje nastavenou upínací sílu v jakékoli poloze. Díky přepínacímu mechanismu si zapnete upínač na 10 až 20 % síly, snadno vycentrujete obrobek, přepnete na 100 % a přikročíte k bezpečné operaci. Vysokou životnost permanentního upínače zaručuje pevná pólová deska z jednoho kusu. možnost přebroušení až o 5 mm. Tento upínač je možné na přání dodat s průchozím otvorem.

    Důležité parametry:

    • Aplikace: Soustružení, kruhové broušení
    • Technologie: Permanentní
    • Upínací síla: 140 N/cm2
    • Min. průměr obrobku: 40 mm
    • Pólování: Radiální
    • Limit přebroušení: 5 mm

    Doplňující informace:

    Zákazník si může nadstandardně zvolit:

    • Středové vrtání
    • Přesná středící díra (možno skrz)
    • Přídavná pólová deska
    • Pólová deska s T drážkami
    • Sestava pólových nástavců

    Součást balení:

    • Magnetický upínač
    • Ráčnový klíč
    • Návod k obsluze

    Použití:

    • Soustružení a broušení obrobků kruhového tvaru
  • Parametry

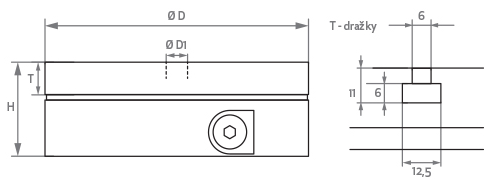

    Parametry permanentních magnetických upínačů Alustar:

    parametry permanentního magnetického upínače

    Katalogové číslo

    D (mm)

    H (mm)

    D1 (mm)

    E (mm)

    F (mm)

    Hmotnost (kg)

    ALUS20D200

    200

    79

    20

    110

    180

    11,5

    ALUS20D250

    250

    79

    30

    166

    220

    18

    ALUS20D300

    300

    82

    38

    180

    260

    27

    ALUS20D350

    350

    82

    40

    220

    300

    36

    ALUS20D400

    400

    84

    40

    260

    340

    47

    ALUS30D500

    500

    109

    50

    330

    400

    98

    ALUS30D600

    600

    109

    90

    350

    4500

    142

  • Fotogalerie
  • Ke stažení
    Katalogpdf634.81 KB
