Šroubovací otočné a sklopné body VWBG-V

VWBG-V - standardní

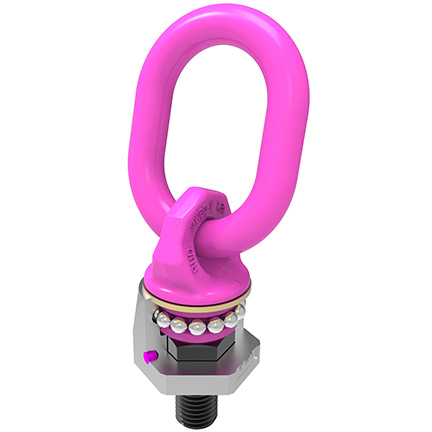

VWBG-V - detail kuličkového ložiska

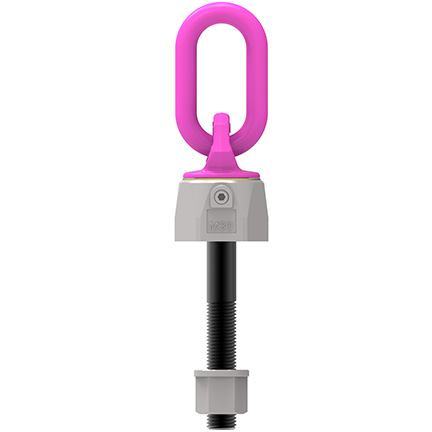

VWBG-V - speciální délka závitu s maticí a podložkou

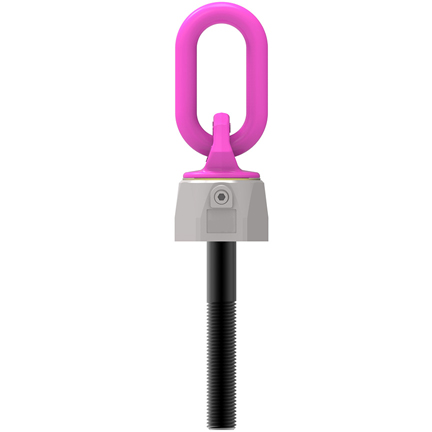

VWBG-V - jemněší stoupání a speciální délka závitu

Charakteristika:

  • Velikost závitu M8 - M30
  • Vázací body s kuličkovým ložiskem - otočné o 360° pod zatížením (nevhodné pro trvalé otáčení pod zatížením)
  • Vysoce odolné oko polohovatelné v rozsahu 230°
  • Zatížitelné ve všech směrech
  • Bezpečnostní faktor 4:1
  • Lze upevnit pomocí plochého nebo francouzského klíče
  • Možnost dodání se speciální délkou závitu s maticí a podložkou nebo jemnějším stoupáním
  • Metrický i UNC závit
  • Nosnost 0,3 t - 5 t (při úhlu sklonu 90°); 0,6 t - 10 t (při úhlu sklonu 0°)
  • Výrobce: RUD (Německo)
  • Parametry

    Údaje v závorkách znamenají nosnost bodů VWBG-V při natočení závěsného oka do správné polohy, jak je patrné z obrázku výše s označením „Y“.

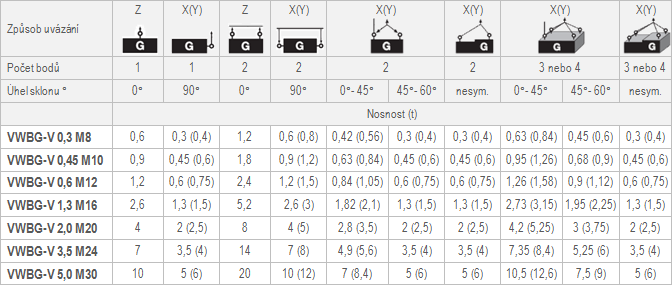

  • Tabulka nosností

    Údaje v závorkách znamenají nosnost bodů VWBG-V při natočení závěsného oka do správné polohy, jak je patrné z obrázku výše s označením „Y“.

  • Ke stažení
    Katalogpdf

    Velikost: 7.89 MB, Datum poslední změny: 25.07.2016

    Ceníkpdf
