Maxgrip - permanentní magnetický upínač

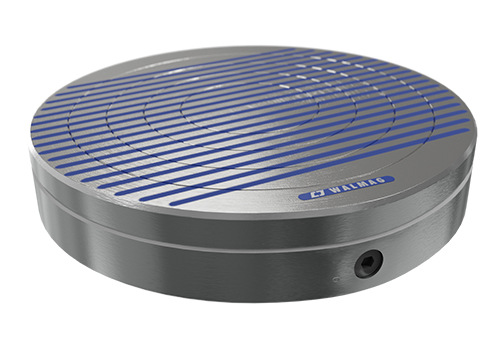

Permanentní magnetický upínač Maxgrip vyniká především svou vysokou upínací silou a univerzálností. Kombinace pólové desky s relativně jemným rovnoběžným uspořádáním pólů a možnosti plynule regulovat upínací sílu znamená velmi snadné centrování obrobků při soustružení i broušení.

Charakteristika:

  • Aplikace: Soustružení, broušení na kulato
  • Technologie: Permanentní
  • Průměr upínače: od 200 mm
  • Upínací síla: až 160 N /cm2
  • Pólování: Rovnoběžné
  • Min. průměr obrobku: 40 x 8 mm
  • Limit přebroušení: 10 mm
  • Pólová rozteč: T15 11 + 4 mm (ocel/epoxid)
  • Popis

    Popis:

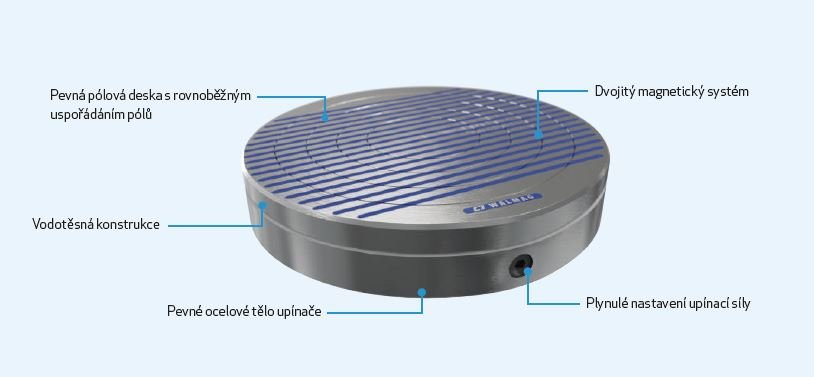

    Maxgrip je vhodným nástrojem pro upínání různých tvarů obrobků při broušení, stejně jako pomocníkem při soustružení. Možnost plynulé regulace upínací síly velmi usnadňuje centrování. Nízké a velmi stabilní magnetické pole umožňuje pevné a stabilní upnutí i relativně malých a tenkých obrobků. Horní pólová deska upínače je z jednoho masivního celku, nehrozí tak žádné zatečení chladící kapaliny do těla magnetu. Díky vysokému limitu přebroušení je zaručena její velmi dlouhá životnost .

    Důležité parametry:

    • Aplikace: Soustružení, broušení na kulato
    • Technologie: Permanentní
    • Průměr upínače: od 200 mm
    • Upínací síla: až 160 N /cm2
    • Pólování: Rovnoběžné
    • Min. průměr obrobku: 40 x 8 mm
    • Limit přebroušení: 10 mm
    • Pólová rozteč: T15 11 + 4 mm (ocel/epoxid)

    Použití:

    • Upnutí obrobků při soustružení a broušení na kulato

    Součást balení:

    • Magnetický upínač
    • Ráčnový klíč
    • Návod k obsluze
  • Parametry

    Parametry permanentních magnetických upínačů Maxgrip:

    Katalogové číslo

    D (mm)

    H (mm)

    G (mm)

    D1 (mm)

    Hmotnost (kg)

    MAXGRIP200

    200

    57

    5

    60

    15

    MAXGRIP250

    250

    57

    5

    80

    22

    MAXGRIP300

    300

    57

    6

    150

    32

    MAXGRIP350

    350

    57

    6

    170

    43

    MAXGRIP400

    400

    57

    8

    200

    56
