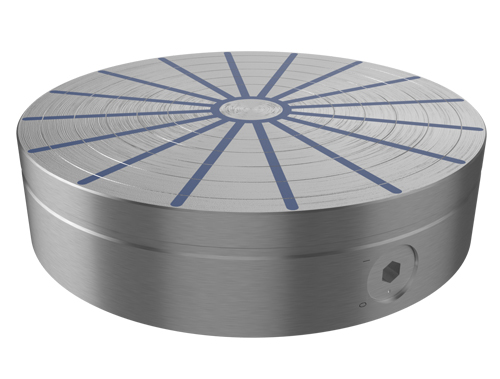

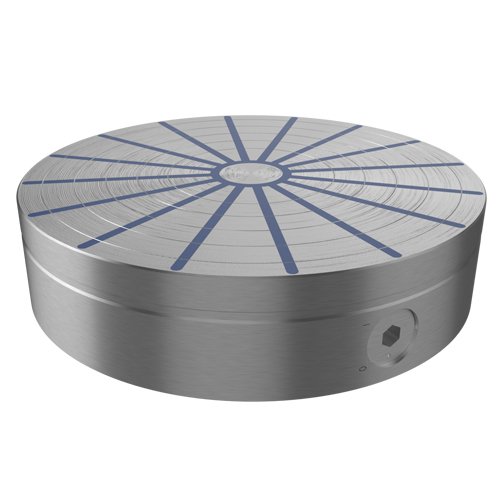

Neostar - permanentní magnetický upínač

Permanentní upínač Neostar je díky pólové desce s radiálními póly určený pro soustružení a broušení obrobků většinou kruhového tvaru. Výhodou je možnost obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci.

Charakteristika:

  • Aplikace: Soustružení, broušení na kulato
  • Technologie: Permanentní
  • Upínací síla: 140 N/cm2
  • Min. průměr obrobku: 35 mm
  • Pólování: Radiální
  • Limit přebroušení: 5 mm
  • Popis

    Popis:

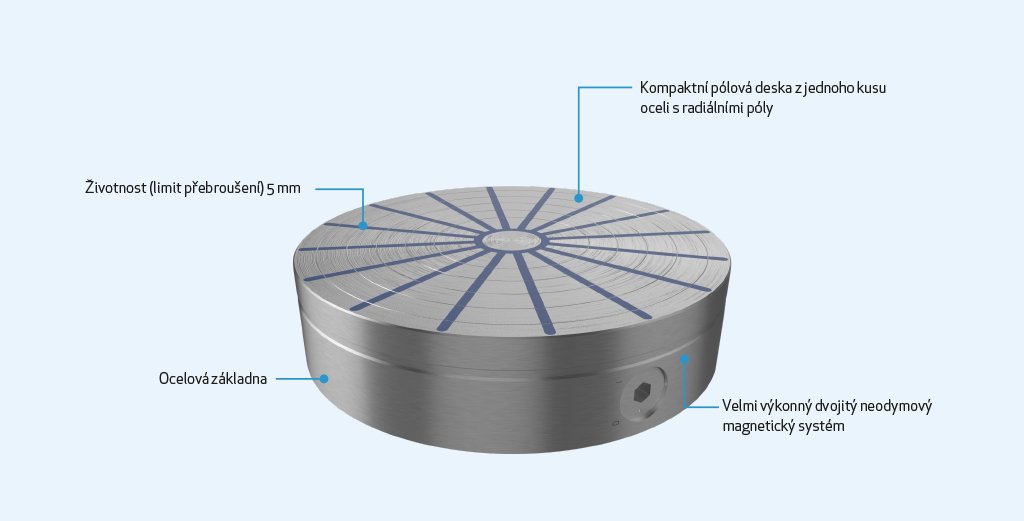

    Permanentní magnetická deska Neostar je navržena zejména pro upínání obrobků při soustružení a broušení na kulato. Pólová deska s radiálními póly vám umožní snadno a efektivně obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci – bez nutnosti jej odepnout a znovu upnout.
    Disponuje maximální upínací silou až 140 N/cm2 – v závislosti na velikosti upínače a rozměrech obráběných komponentů. Pevná ocelová základna je ze spodní strany opatřená 2 – 4 závity pro uchycení na vhodnou přírubu.

    Důležité parametry:

    • Aplikace: Soustružení, broušení na kulato
    • Technologie: Permanentní
    • Upínací síla: 140 N/cm2
    • Min. průměr obrobku: 35 mm
    • Pólování: Radiální
    • Limit přebroušení: 5 mm

    Doplňující informace:

    Můžete si zvolit středové vrtání, přesnou středící díru, přídavnou pólovou desku, pólovou desku s T drážkami nebo sestavu pólových nástavců. V případě jakýchkoli dotazů a nejasností rádi poradíme.

    Použití:

    • Soustružení a broušení obrobků kruhového tvaru
    • Obrábění čela, vnitřního a vnějšího průměru je možné odděleně, nebo v jedné operaci

    Součást balení:

    • Upínač
    • Přepínací klíč
    • Certifikát
    • Návod k obsluze
  • Parametry

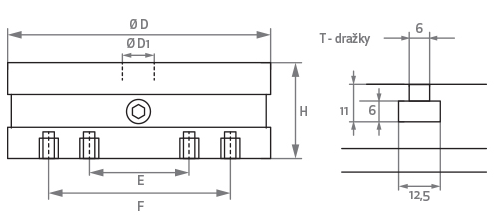

    Parametry permanentních magnetických upínačů Neostar:

    Katalogové číslo

    D (mm)

    H (mm)

    D1 (mm)

    E (mm)

    F (mm)

    Hmotnost (kg)

    Počet pólů

    NEOS130

    130

    57

    15

    -

    100

    5

    10

    NEOS150

    150

    57

    15

    80

    120

    7,3

    10

    NEOS200

    200

    57

    20

    110

    180

    13

    12

    NEOS250

    250

    70

    30

    140

    220

    25

    16

    NEOS300

    300

    73

    38

    180

    260

    37

    16

    NEOS350

    350

    73

    40

    220

    300

    49

    20

    NEOS400

    400

    74

    40

    260

    340

    68

    20

    NEOS500

    500

    78

    50

    300

    400

    109

    24

    NEOS600

    600

    78

    90

    350

    450

    172

    30

    NEOS700

    700

    78

    90

    350

    450

    234

    30

    NEOS800

    800

    110

    100

    400

    700

    420

    30
