Šroubovací otočné a sklopné body VWBG

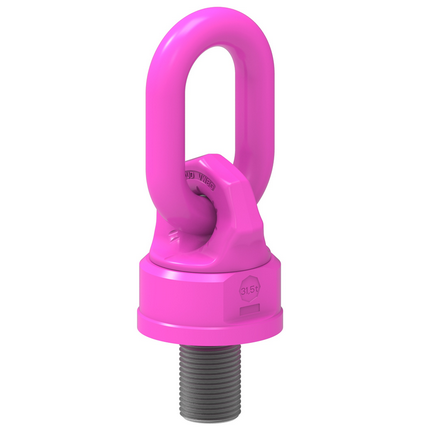

VWBG - standardní

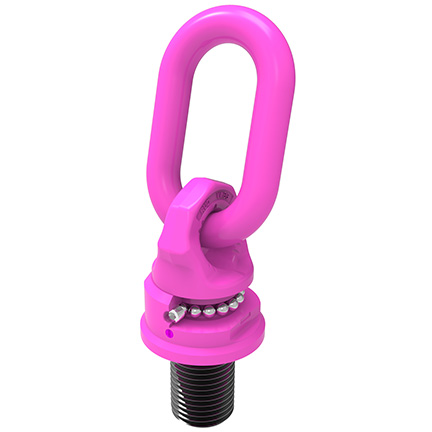

VWBG - detail kuličkového ložiska

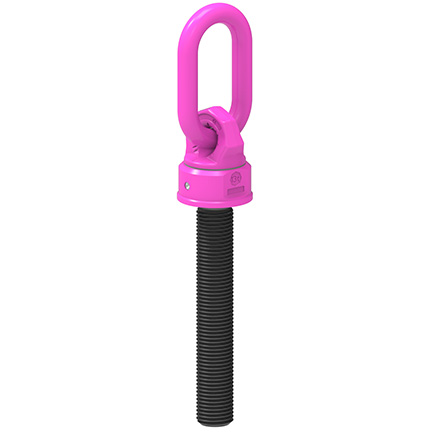

VWBG - jemněší stoupání a speciální délka závitu
Charakteristika:
- Velikost závitu M36 - M150
- Vázací body s kuličkovým ložiskem - otočné o 360° pod zatížením (nevhodné pro trvalé otáčení pod zatížením)
- Zatížitelné ve všech směrech
- Bezpečnostní faktor 4:1
- Vysoce odolné oko polohovatelné v rozsahu 230°
- Lze upevnit pomocí plochého nebo francouzského klíče
- Možnost dodání se speciální velikostí závitu M, variabilní délkou závitu nebo jemnějším stoupáním
- Metrický i UNC závit
- Nosnost 8 t - 40 t (při úhlu sklonu 90°); 15 t - 50 t (při úhlu sklonu 0°)
- Výrobce: RUD (Německo)
-

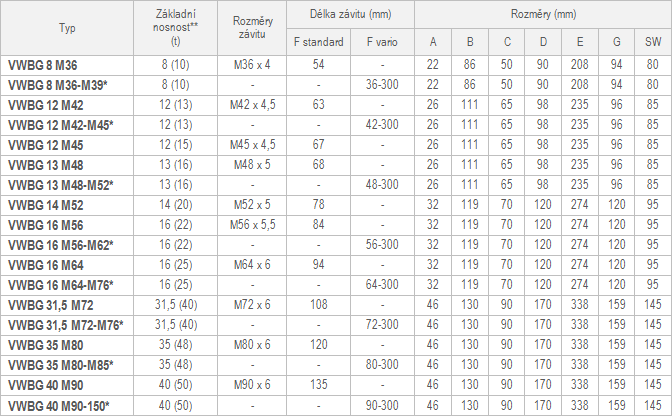

Parametry
* Speciální provedení s různou délkou (F) a velikostí (M) závitu.

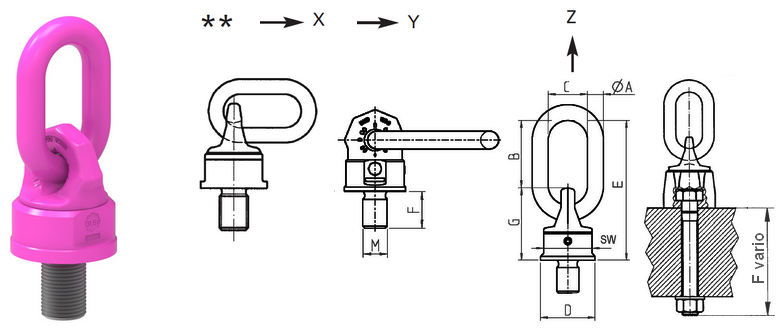

** Údaje v závorkách znamenají nosnost bodů VWBG při natočení závěsného oka do správné polohy, jak je patrné z obrázku výše s označením „Y“.
-

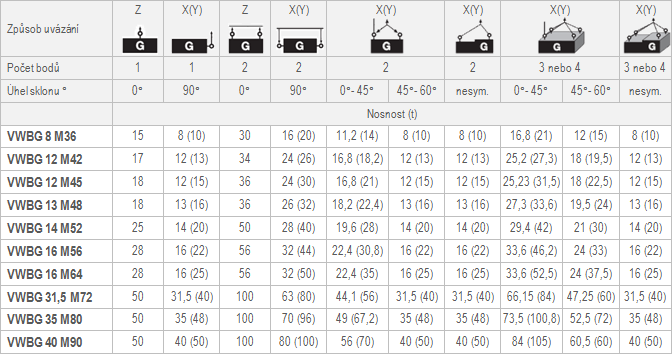

Tabulka nosností
** Údaje v závorkách znamenají nosnost bodů VWBG při natočení závěsného oka do správné polohy, jak je patrné z obrázku výše s označením „Y“.
-
Ke stažení
-
Poptávka
Máte zájem o šroubovací body VWBG? Napište nám!
