Mastermill - elektropermanentní magnetický upínač

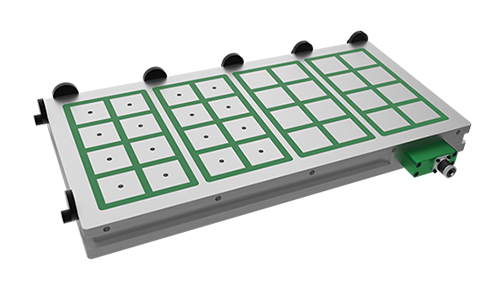

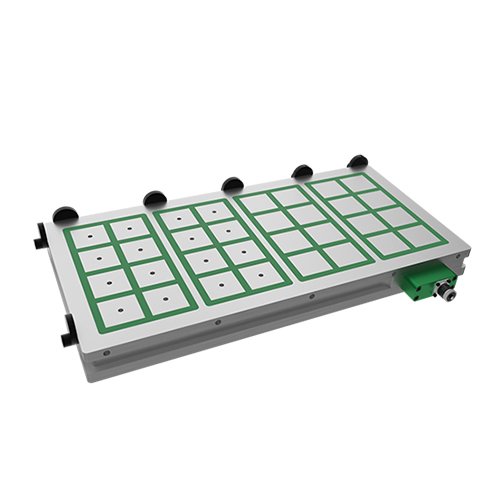

Mastermill je elektropermanentní magnetický upínač s velikostí pólů 50 x 50 mm s kompaktní nízkou konstrukcí (jen 51 mm) a nominální upínací silou 170 N/cm2. Po celém obvodu elektromagnetu je praktické odsazení pro upínky, na magnetu je také dostatek místa pro průchozí upínací otvory. Upínací magnet standardně dodáváme s rychloupínacím “bajonetovým” konektorem, dorazy ze 2 stran, 6 metrů dlouhým opancéřovaným kabelem.

Charakteristika:

  • Aplikace: Frézování
  • Technologie: Elektropermanentní
  • Upínací síla: 170 N/cm2
  • Min. velikost obrobku: 50 x 110 x 12 mm
  • Pólování: Čtvercové
  • Limit přebroušení: 6 mm
  • Velikost pólů: 50 x 50 mm
  • Popis

    Popis:

    Mastermill je elektropermanentní magnetický upínač s velikostí pólů 50 x 50 mm s kompaktní nízkou konstrukcí (jen 51 mm) a nominální upínací silou 170 N/cm2. Po celém obvodu elektromagnetu je praktické odsazení pro upínky, na magnetu je také dostatek místa pro průchozí upínací otvory.
    Upínací magnet standardně dodáváme s rychloupínacím “bajonetovým” konektorem, dorazy ze 2 stran, 6 metrů dlouhým opancéřovaným kabelem.

    Důležité parametry:

    • Aplikace: Frézování
    • Technologie: Elektropermanentní
    • Upínací síla: 170 N/cm2
    • Min. velikost obrobku: 50 x 110 x 12 mm
    • Pólování: Čtvercové
    • Limit přebroušení: 6 mm
    • Velikost pólů: 50 x 50 mm

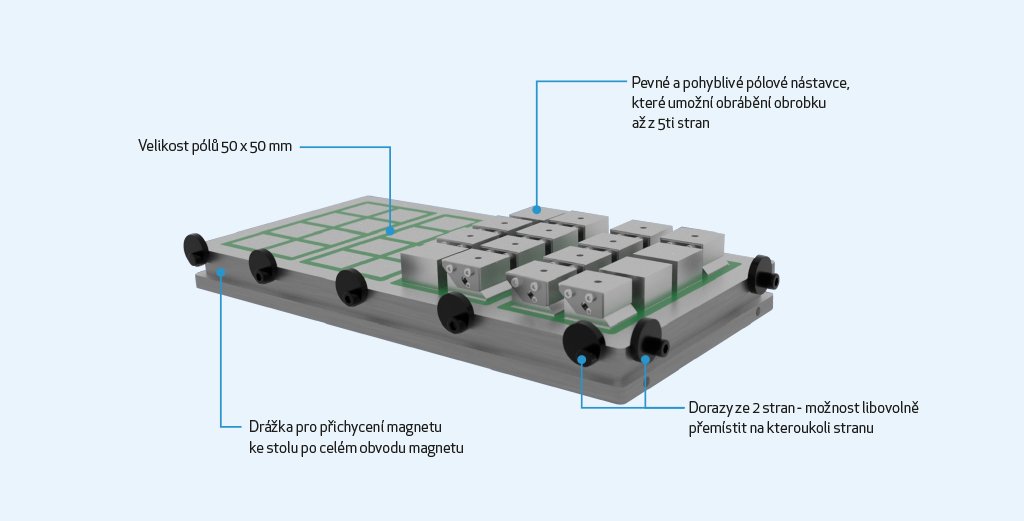

    Výhody:

    • Možnost obrábění obrobku z 5 stran, vrtání skrz či obrábění nerovných obrobků
    • Dorazy je možno libovolně přemístit na kteroukoli stranu
    • Drážka pro přichycení magnetu ke stolu po celém obvodu magnetu
    • Místo pro upínací otvory šroubů M12 pro přichycení upínače skrz
    • Kompaktní nízká konstrukce
    • 6 m dlouhý opancéřovaný napájecí kabel
    • Možnost zapojení sestavy několika magnetů na jednu řídící jednotku

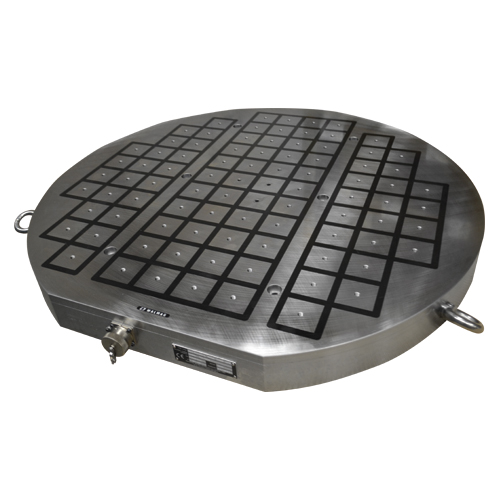

    • Možnost výroby nestandardních upínačů Mastermill na míru

    Doplňující informace:

    Zákazník si může nadstandardně zvolit:

    • jiné umístění vývodu na magnetu

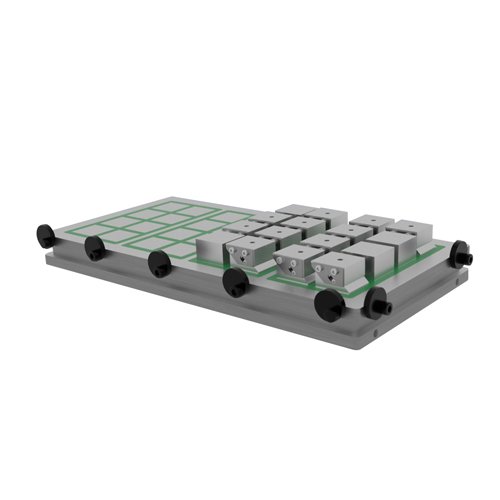

    • závity pro pólové nástavce, díky kterým je možné obrábění z 5 stran, vrtání skrz či obrábění nerovných dílců
    • otvory pro přichycení skrz magnet ke stolu
    • pólovou desku s nerezovou výplní mezi póly namísto epoxidu

    Máte-li dotazy k dispozicím upínače, případně k výběru vhodné řídicí jednotky, ozvěte se nám. Rádi vám poradíme.

    Použití:

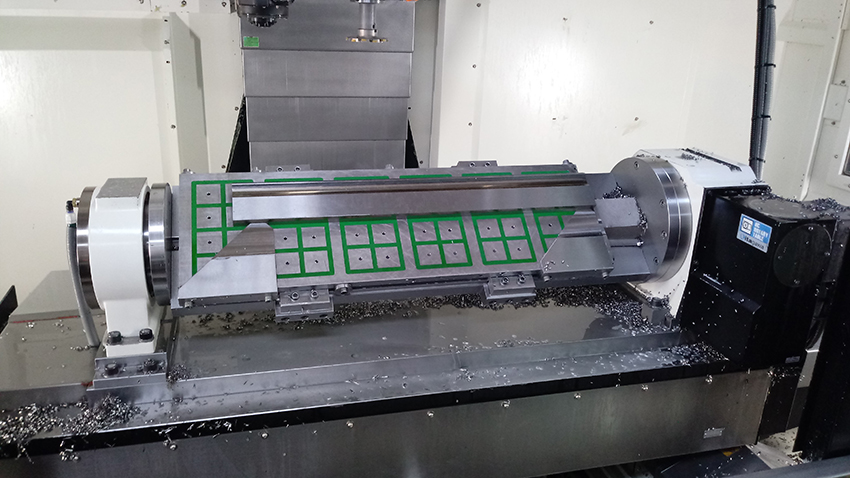

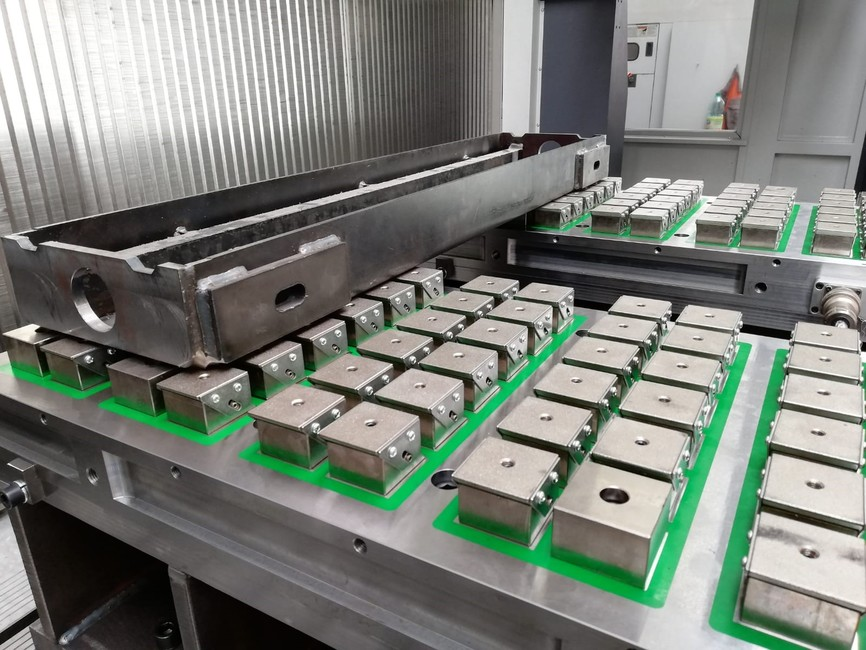

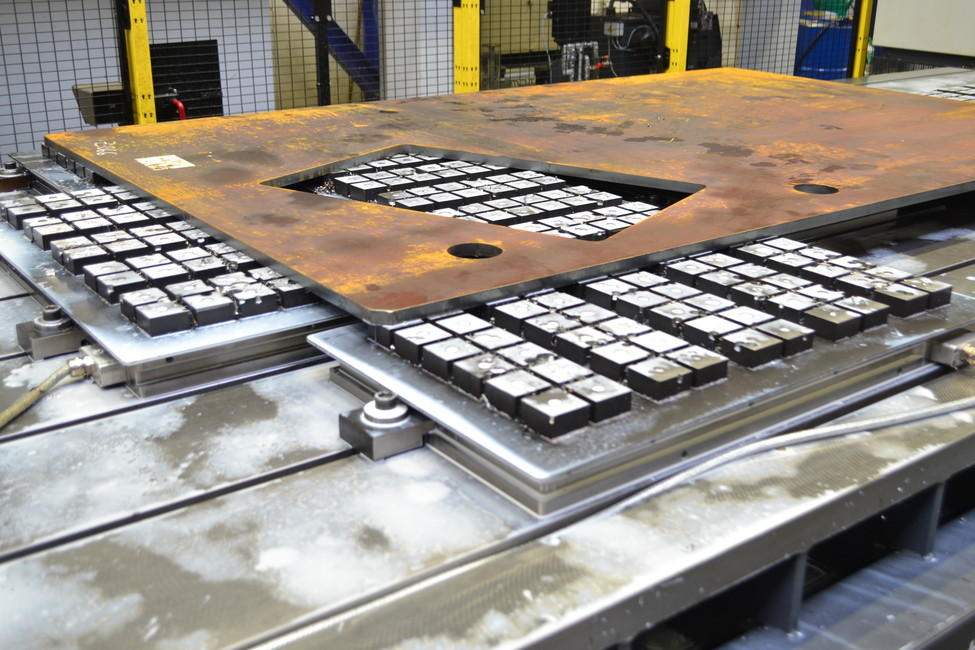

    • Obrábění nerovných dílců až z 5 stran

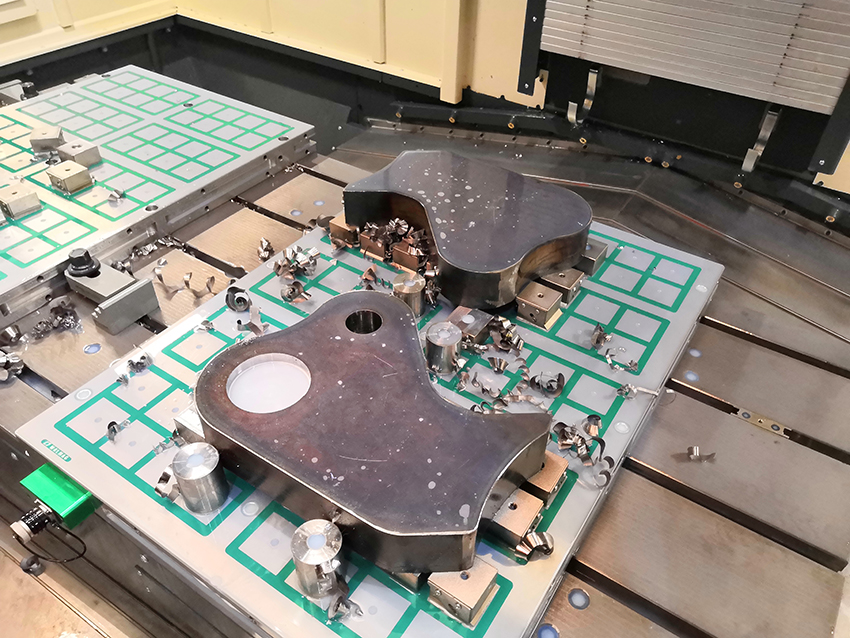

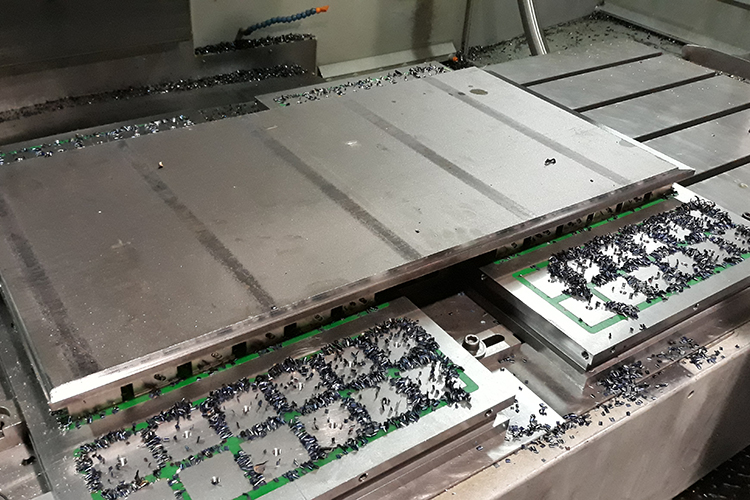

    • Upínání široké škály velikostí obrobků při frézování

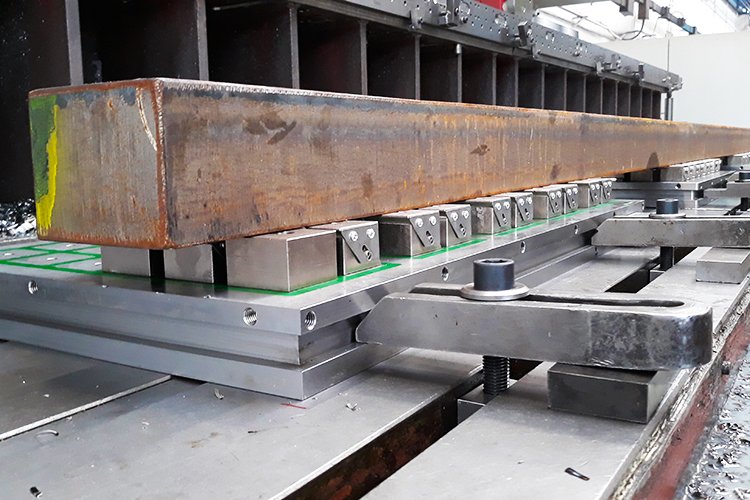

    • Upínání pro vrtání velkých forem, odlitků, bloků, konstrukcí apod.
    • Hrubé broušení velkých dílců

    Součást balení:

    • Upínač
    • Boční dorazy
    • Pancéřovaný napájecí kabel
    • Certifikát
  • Parametry

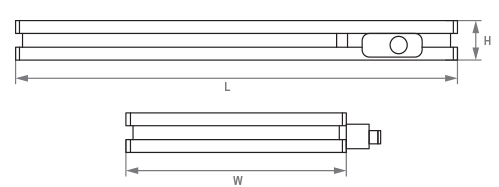

    Parametry elektropermanentních magnetických upínačů Mastermill:

    Katalogové číslo

    Počet pólů

    W (mm)

    L (mm)

    H (mm)

    Hmotnost (kg)

    MM50300490

    24

    300

    490

    51

    49

    MM50300600

    32

    300

    600

    51

    61

    MM50300800

    40

    300

    800

    51

    82

    MM50300900

    48

    300

    900

    51

    92

    MM50420490

    36

    420

    490

    51

    70

    MM50420600

    48

    420

    600

    51

    86

    MM50420800

    60

    420

    800

    51

    114

    MM50420900

    72

    420

    900

    51

    128

    MM50480600

    56

    480

    600

    51

    97

    MM50480800

    70

    480

    800

    51

    130

    MM50480900

    24

    480

    900

    51

    84

    MM50480990

    84

    480

    990

    51

    161

    MM50580800

    80

    580

    800

    51

    157

    MM50580900

    96

    580

    900

    51

    177

    MM50850990

    96

    580

    990

    51

    194
