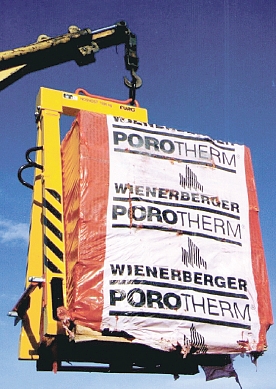

Eurovidle slouží k manipulaci se všemi typy palet pomocí zdvihacího zařízení s hákem. Nejčastější použití Eurovidlí je při manipulaci s paletami se stavebním materiálem pomocí jeřábu nebo hydraulické ruky.

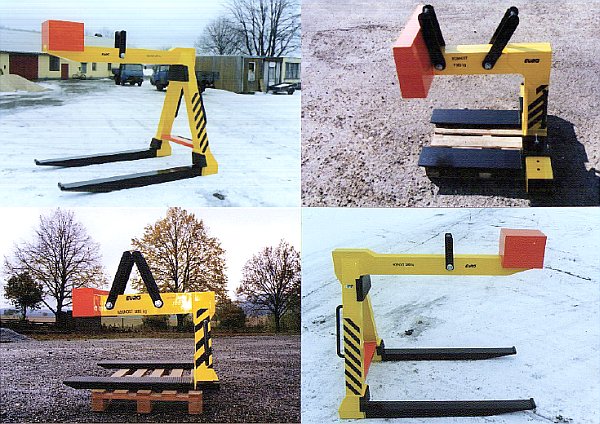

Eurovidle dodáváme v provedení EZS - samovyvažovací, EZP - vyvažované převěšováním a eurovidle tvaru "T" s označením TKG VHS - samovyvažovací nebo TKG VH - vyvažované převěšováním.
Na vyžádání lze vyrobit atypická provedení eurovidlí pro rozličné palety nebo nosnosti.
-

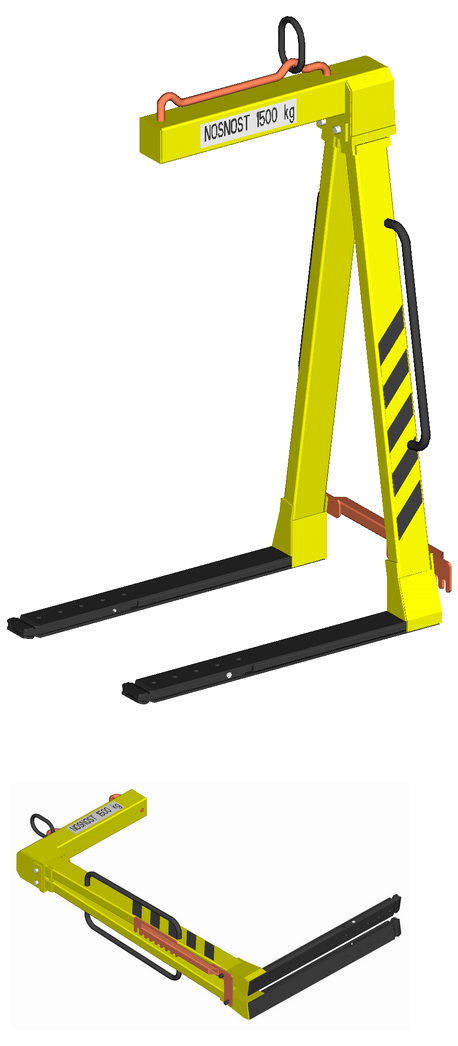

Eurovidle EZS
Eurovidle EZS - samovyvažovací, nosnost 1500 kg a 2000 kg

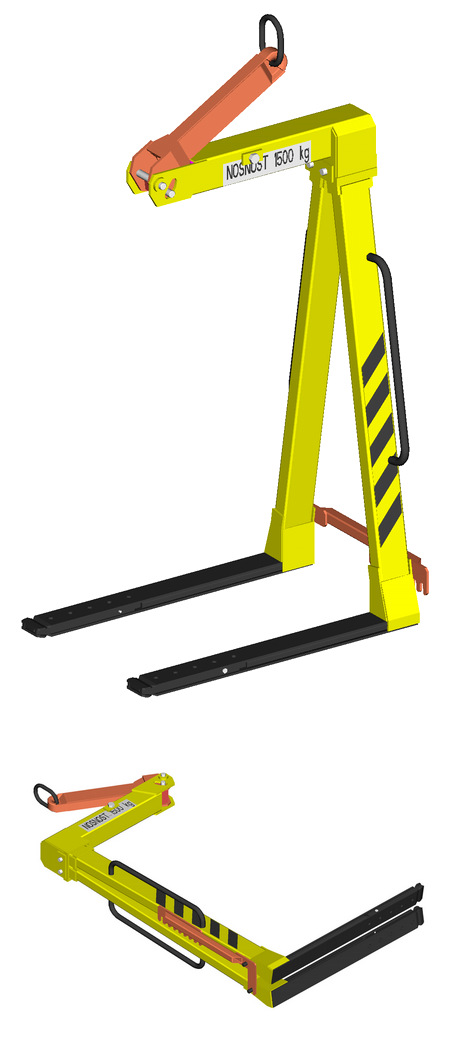

Eurovidle EZS samočinně a technicky bezpečně vyvažují polohu těžiště prázdného a zatíženého závěsu. Nosnost standardně 1500 nebo 2000 kg. Výška nákladu standardně do 1600 mm, na vyžádání i pro jiné výšky. Závěsy lze složit do přepravního uspořádání.
Doporučené použití: manipulace s paletami pomocí jeřábu
Dodávaná provedení:
- EZS 15.12 - nosnost 1500 kg, délka vidlic 800 mm, měnitelná rozteč vidlic, pouze pro EURO palety nebo palety s max. délkou 800 mm ve směru vidlic.
- EZS 15.23 Special a EZS 20.23 Special - nosnost 1500 kg (2000 kg - EZS 20.23 Special), délka vidlic 1000 mm, měnitelná rozteč vidlic, pro palety s max. délkou 1200 mm.
- EZS 15.33 Special - nosnost 1500 kg, délka vidlic 1200 mm, měnitelná rozteč vidlic, pro palety s max. délkou 1200 mm.
- EZS 15.43 Univerzal a EZS 20.43 Univerzal - nosnost 1500 kg (2000 kg - EZS 20.43 Univerzal), měnitelná délka vidlic 1000 - 1180 mm, měnitelná rozteč vidlic, pro manipulace se všemi typy palet např.: 720 x 960 mm, 750 x 1000 mm HEBEL, 750 x 1200 mm YTONG, 800 x 1200 mm EURO, 1000 x 1180 mm POROTHERM atd.
Parametry EURO závěsů EZS:Typ
Nosnost
(kg)
Průřez
vidlice
(mm)
Délka
vidlic
(mm)
Celková výška
(mm)
Výška nákladu
(mm)
Vnější
rozteč vidlic
(mm)
Hmotnost
(kg)
EZS-15.12
1500
70 x 41
800
2250
1600
530 - 840
105
EZS-15.23 S
1500
100 x 41
1000
2350
1600
530 - 840
140
EZS-20.23 S
2000
100 x 41
1000
2350
1600
530 - 840
145
EZS-15.33 S
1500
100 x 41
1180
2350
1600
530 - 840
145
EZS-15.43 U
1500
100 x 41
1000/1180
2350
1600
530 - 840
145
EZS-20.43 U
2000
100 x 41
1000/1180
2350
1600
530 - 840
150
Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

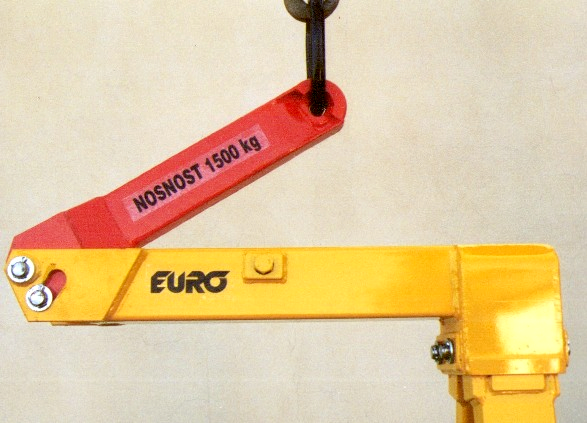

Nezatížený EZS EURO závěs samovyvažovací
EZS EURO závěs samovyvažovací při zatížení

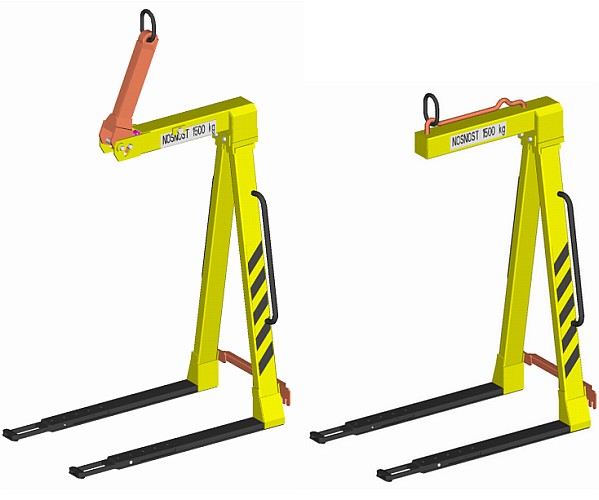

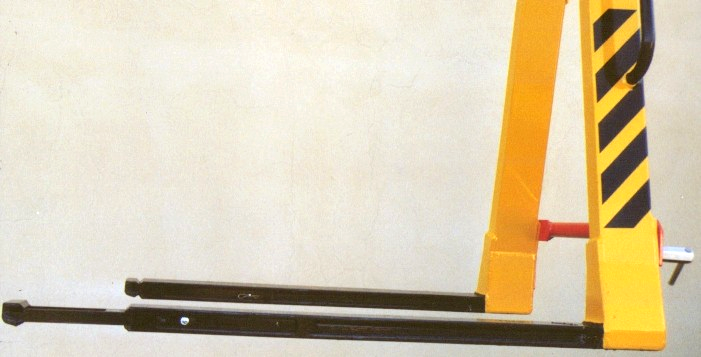

U některých typů lze měnit délku vidlí pomocí výsuvné špičky.
-
Eurovidle EZP
Eurovidle EZP - vyvažované převěšováním, nosnost 1500 kg a 2000 kg
U Eurovidlí EZP se vyvažování provádí přesouváním oka závěsu do dvou poloh. Jedna poloha oka je určena pro manipulaci s prázdným a druhá se zatíženým závěsem. Dále je zde třetí poloha oka, která je určena pro snadné vysunutí závěsu z palety. Přesouvání oka se provádí pomocí zdvihadla. Nosnost standardně 1500 nebo 2000 kg. Výška nákladu standardně do 1600 mm, na vyžádání i pro jiné výšky. Závěsy lze složit do přepravního uspořádání.
Doporučené použití: manipulace s paletami pomocí hydraulické ruky
Dodávaná provedení:
- EZP 15.12 - nosnost 1500 kg, délka vidlic 800 mm, měnitelná rozteč vidlic, pouze pro EURO palety nebo palety s max. délkou 800 mm ve směru vidlic.
- EZP 15.23 Special a EZP 20.23 Special - nosnost 1500 kg (2000 kg - EZS 20.23 Special), délka vidlic 1000 mm, měnitelná rozteč vidlic, pro palety s max. délkou 1200 mm.
- EZP 15.33 Special - nosnost 1500 kg, délka vidlic 1200 mm, měnitelná rozteč vidlic, pro palety s max. délkou 1200 mm.
- EZP 15.43 Univerzal a EZP 20.43 Univerzal - nosnost 1500 kg (2000 kg - EZS 20.43 Univerzal), měnitelná délka vidlic 1000 - 1180 mm, měnitelná rozteč vidlic, pro manipulace se všemi typy palet např.: 720 x 960 mm, 750 x 1000 mm HEBEL, 750 x 1200 mm YTONG, 800 x 1200 mm EURO, 1000 x 1180 mm POROTHERM atd.
Parametry EURO závěsů EZP:Typ
Nosnost
(kg)
Průřez
vidlice
(mm)
Délka
vidlic
(mm)
Celková výška
(mm)
Výška nákladu
(mm)
Vnější
rozteč vidlic
(mm)
Hmotnost
(kg)
EZP-15.12
1500
70 x 41
800
2000
1600
530 - 840
100
EZP-15.23 S
1500
100 x 41
1000
2100
1600
530 - 840
115
EZP-20.23 S
2000
100 x 41
1000
2150
1600
530 - 840
120
EZP-15.33 S
1500
100 x 41
1180
2150
1600
530 - 840
130
EZP-15.43 U
1500
100 x 41
1000/1180
2150
1600
530 - 840
130
EZP-20.43 U
2000
100 x 41
1000/1180
2150
1600
530 - 840
135
Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

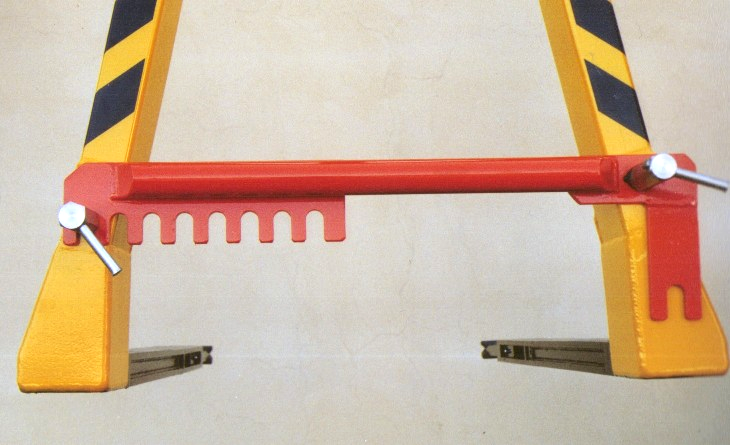

Změna rozteče vidlí se provádí pomocí stavitelného hřebenu

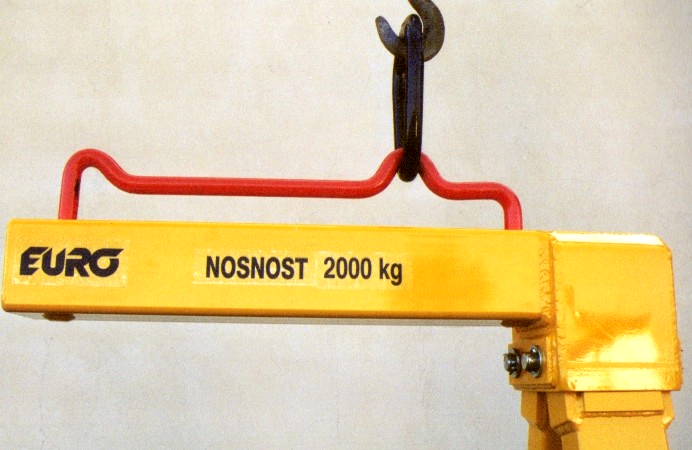

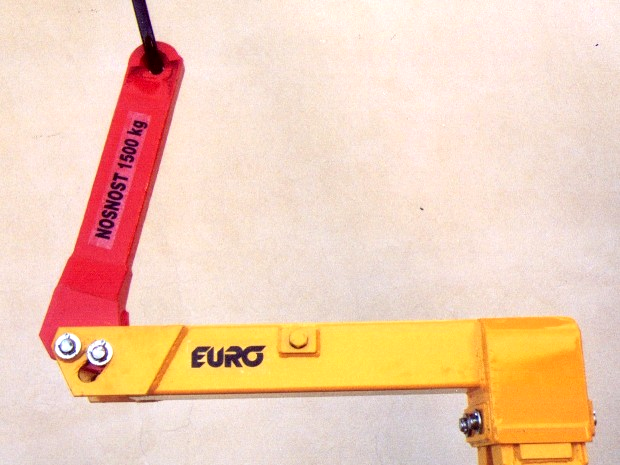

Převěšovací mechanizmus se třemi polohami: zatíženo, nezatíženo a vyjmutí z palety.
U některých typů lze měnit délku vidlí pomocí výsuvné špičky.
-

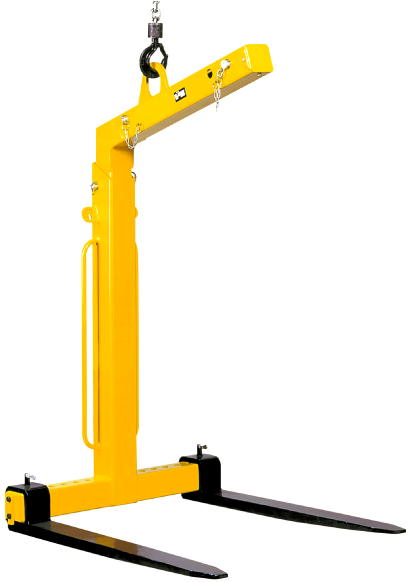

TKG VHS
Eurovidle TKG VHS - samovyvažovací stavitelné, nosnost 1000 - 5000 kg
EURO závěsy TKG VHS samočinně a technicky bezpečně vyvažují polohu těžiště prázdného a zatíženého závěsu. Vyvažování je provedeno prostřednictvím pružinového mechanismu, který je umístěn uvnitř profilu horního nosníku. Podmínkou fungování je minimální hmotnost břemene 20% nosnosti vidlí.
Charakteristika:- Nosnost 1000 - 5000 kg
- Automatické vyvažování
- Stavitelná rozteč vidlí
- Stavitelná výška závěsu
- Maximální délka břemene nesmí přesahovat délku vidlí
- Zajišťovací řetěz pro zabezpečení břemene
- Pro všechny běžně používané typy palet
- Závěs lze je použít i na zvedání svitků drátu, krátkých trubek a podobných předmětů
- Bezpečnostní faktor 4:1
- Doporučené použití: manipulace s paletami pomocí jeřábu

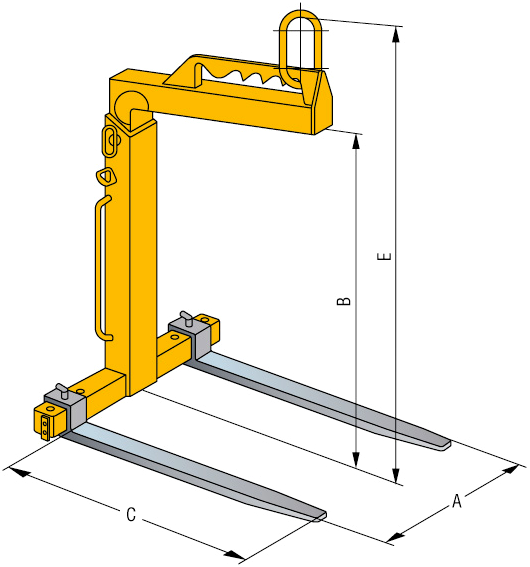

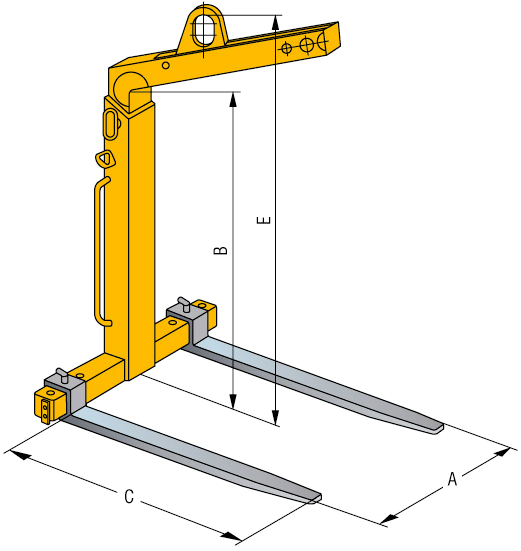

Parametry EURO závěsů TKG VHS:
Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.Typ
Nosnost
(kg)
Průřez
vidlice
(mm)
Délka
vidlic C
(mm)
Celková
výška E
(mm)
Výška
nákladu B
(mm)
Vnější
rozteč vidlic A (mm)
Hmotnost
(kg)
TKG-1,0 VHS
200 - 1000
100 x 30
1000
1420 - 1920
1100 - 1600
350 - 900
128
TKG-1,5 VHS
300 - 1500
100 x 40
1000
1650 - 2350
1300 - 2000
350 - 900
158
TKG-2,0 VHS
400 - 2000
120 x 40
1000
1655 - 2355
1300 - 2000
400 - 900
203
TKG-3,0 VHS
600 - 3000
120 x 50
1000
1720 - 2420
1300 - 2000
450 - 900
260
TKG-5,0 VHS
1000 - 5000
150 x 60
1000
1710 - 2410
1300 - 2000
500 - 1.000
413
-
TKG VH
Eurovidle TKG VH - vyvažované převěšováním, nosnost 1000 - 5000 kg
U EURO závěsů TKG VH se vyvažování provádí přesouváním oka závěsu do různých poloh dle těžiště břemena nebo do polohy, kdy je závěs prázdný.
Charakteristika:- Nosnost 1000 - 5000 kg
- Vyvažování převěšováním závěsného oka
- Stavitelná rozteč vidlí
- Stavitelná výška závěsu
- Maximální délka břemene nesmí přesahovat délku vidlí
- Zajišťovací řetěz pro zabezpečení břemene
- Pro všechny běžně používané typy palet
- Závěs lze je použít i na zvedání svitků drátu, krátkých trubek a podobných předmětů
- Bezpečnostní faktor 4:1
- Doporučené použití: manipulace s paletami pomocí hydraulické ruky
Parametry EURO závěsů TKG VH:Typ
Nosnost
(kg)
Průřez
vidlice
(mm)
Délka
vidlic C
(mm)
Celková
výška E
(mm)
Výška
nákladu B
(mm)
Vnější
rozteč vidlic A (mm)
Hmotnost
(kg)
TKG-1,0 VH
1000
100 x 30
1000
1390 - 1890
1100 - 1600
350 - 900
128
TKG-1,5 VH
1500
100 x 40
1000
1600 - 2300
1300 - 2000
350 - 900
148
TKG-2,0 VH
2000
120 x 40
1000
1640 - 2340
1300 - 2000
400 - 900
193
TKG-3,0 VH
3000
120 x 50
1000
1670 - 2370
1300 - 2000
450 - 900
248
TKG-5,0 VH
5000
150 x 60
1000
1700 - 2400
1300 - 2000
500 - 1.000
388
Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.
-
