Nosiče kolejnic

Dodáváme nosiče kolejnic pro manipulaci s jednotlivými kolejnicemi, s více kolejnicemi nebo kolejnicovými poli. Nosiče jsou určeny pro kolejnice o maximální šířce hlavy 75 mm.

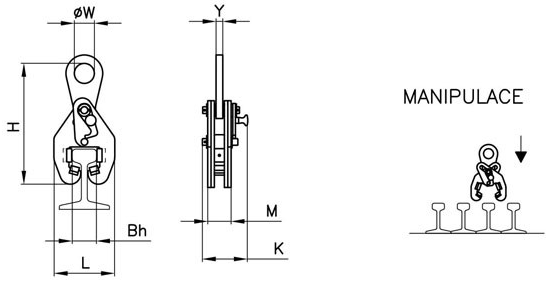

NK1GC - nosič kolejnice s pojistkou chráněný, nosnost 2000 kg

Nosič kolejnice s pojistkou chráněný - NK1GC Q/Bh je určen pro závěsnou manipulaci s jedinou kolejnicí o maximální šířce hlavy Bh mm, jejíž maximální hmotnost je Q kg. Kolejnice se uchopuje za hlavu. Provedení nosiče umožňuje vybírat i kolejnici uloženou mezi dalšími kolejnicemi. Pojistka slouží k zajištění nosiče při manipulací s kolejnicí. Čelisti nosiče jsou chráněny obložením, které zaručí, že hlava kolejnice není poškozována. Obložení je vyměnitelné.

Parametry nosičů NK1GC

Typ

Nosnost

(kg)

Bh

(mm)

L

(mm)

M

(mm)

W

(mm)

Y

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NK1GC 2000/75

2000

75

182

70

60

20

135

360

12

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační

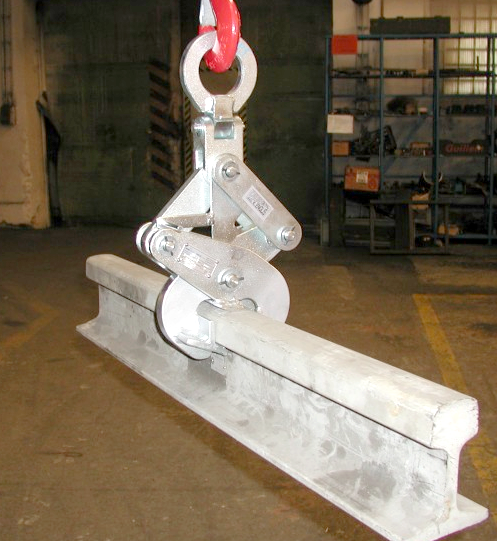

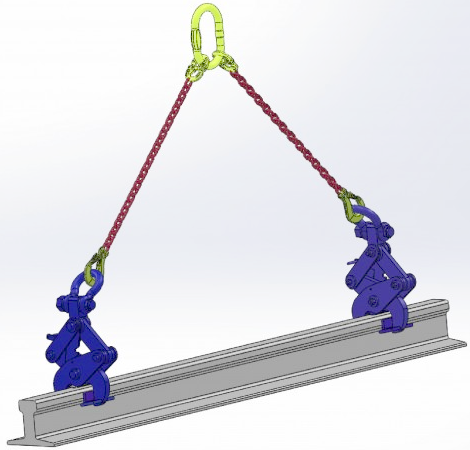

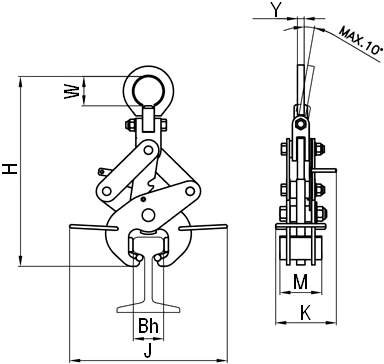

NK1MU - nosič kolejnice montážní univerzální, nosnost 2000 kg

Nosič kolejnice montážní univerzální NK1MU Q/75 je určen pro závěsnou manipulaci s jednou kolejnicí o maximální šířce hlavy 75 mm, jejíž maximální hmotnost je Q kg při manipulaci na montáži. Kolejnice se uchopuje za hlavu. Závěsné oko je provedeno tak, že jej lze zatěžovat i šikmo a tedy kolejnice zvedat v páru nebo potahovat.

Parametry nosičů NK1MU

Typ

Nosnost

(kg)

Bh

(mm)

M

(mm)

W

(mm)

Y

(mm)

J

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NK1MU 2000/75

2000

75

100

70

16

380

145

455

11

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

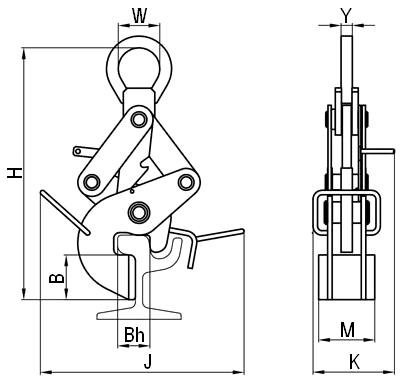

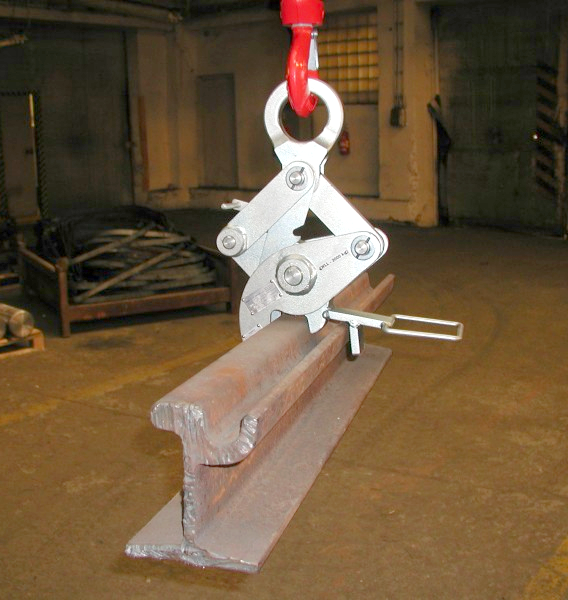

NZK1 - nosič žlábkové kolejnice, nosnost 2000 kg

Nosič žlábkové kolejnice NZK1 Q/75 je určen pro závěsnou manipulaci s jednou žlábkovou kolejnicí o jmenovité šířce nosné části hlavy 75 mm, jejíž maximální hmotnost je Q kg při manipulaci na montáži. Kolejnice se uchopuje za hlavu a to mezi žlábkem a opačným bokem hlavy

Parametry nosičů NK1MU

Typ

Nosnost

(kg)

B

(mm)

Bh

(mm)

M

(mm)

W

(mm)

Y

(mm)

J

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NZK1 2000/75

2000

65

75

100

74

22

400

135

413

15

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

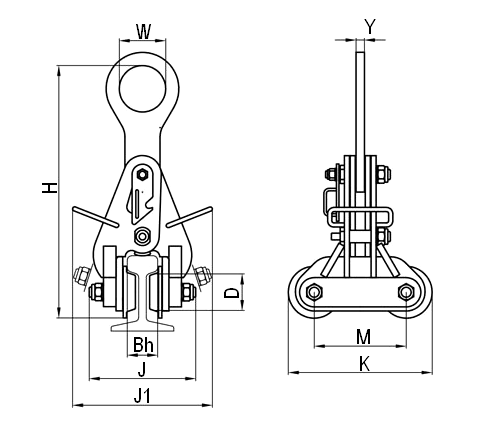

NK1K - nosič kolejnice kladkový, nosnost 4000 kg

Nosič kolejnice kladkový NK1K Q/75 je určen pro závěsnou manipulaci s jednou kolejnicí o maximální šířce hlavy 75 mm, jejíž maximální hmotnost je Q kg při manipulaci na montáži nebo skladování. Kolejnice se uchopuje kladkami pod hlavou, což umožňuje posun zavěšené kolejnice pro vyvážení.

Parametry nosičů NK1K

Typ

Nosnost

(kg)

D

(mm)

Bh

(mm)

M

(mm)

W

(mm)

Y

(mm)

J

(mm)

J1

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NK1K 4000/75

4000

87

75

220

110

20

255

346

344

605

31

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

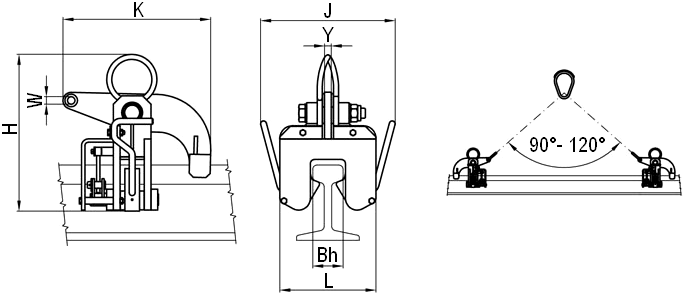

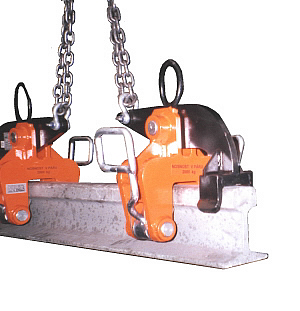

NK1H - nosič kolejnice horizontální, nosnost 2000 kg

Nosič kolejnice horizontální NK1H Q/75 je určen pro závěsnou manipulaci s jednou kolejnicí o maximální šířce hlavy 75 mm, jejíž maximální hmotnost je Q kg při montáži kolejových svršků nebo při jejich manipulaci, při montáži a skladování. Kolejnice se uchopuje za hlavu. Nosič se používá v páru se zavěšením na dvojitém řetězovém vázacím prostředku, čímž je znatelně zvýšena stabilita kolejnice při usazování.

Parametry nosičů NK1H

Typ

Nosnost

(kg)

Bh

(mm)

W

(mm)

Y

(mm)

J

(mm)

L

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NK1H 2000/75

2000

75

18

16

325

230

355

375

23

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

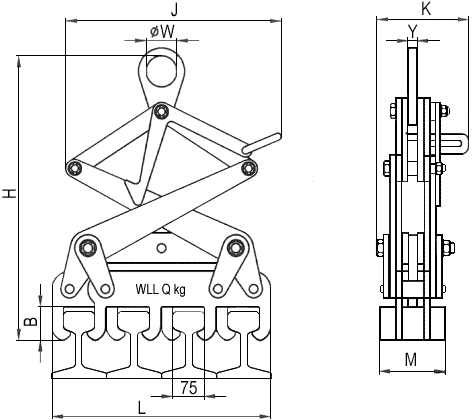

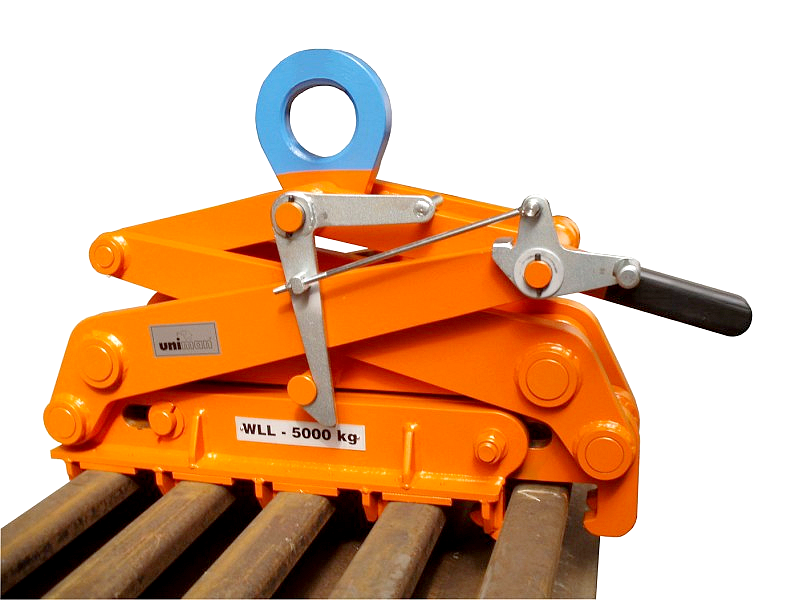

NKRn - nosič kolejnic násobný s ručním ovládáním, nosnost 4000 kg a 5000 kg

Nosič kolejnic násobný s ručním ovládáním NKRn Q/75/R je určen pro závěsnou manipulaci s více kolejnicemi (o počtu n ks) o maximální šířce hlavy 75 mm, jejichž celková maximální hmotnost je Q kg při manipulaci ve výrobě, skladech či montáži. Kolejnice se uchopuje za hlavu. Uchopení kolejnic je podmíněno ručním natočením unašečů do záběru pomocí páky a naopak uvolnění je podmíněno jejich ručním otočením zpět. Tento Nosič je proveden pro určitý typ kolejnice, který je charakterizován roztečí hlav kolejnic R.

Parametry nosičů NKn

Typ

Nosnost

(kg)

Počet

kolejnic

B

(mm)

M

(mm)

W

(mm)

Y

(mm)

J

(mm)

L

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NK4 4000/75/R

4000

4

75

150

70

20

525

545

210

640

140

NK5 5000/75/R

5000

5

75

150

70

20

525

670

210

640

160

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

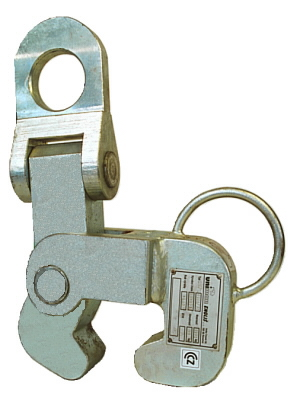

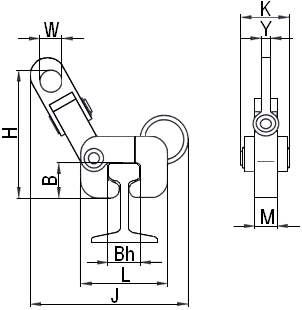

NKP - nosič kolejnicových polí, nosnost 5000 kg

Nosič kolejnicových polí NKP Q/75 je určen pro manipulaci s kolejnicovými poli o maximální hmotnosti Q kg, tvořenými kolejnicemi o maximální šířce hlavy 75 mm při montáži kolejových svršků nebo při jejich manipulaci při skladování. Kolejnice se uchopuje za hlavu. Používá se výhradně v páru při zavěšení na dvojitém řetězovém vázacím prostředku.

Parametry nosičů NKPP

Typ

Nosnost

(kg)

B

(mm)

Bh

(mm)

M

(mm)

W

(mm)

Y

(mm)

J

(mm)

L

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NKPP 5000/75

5000

80

75

80

24

30

250

200

140

320

9,5

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

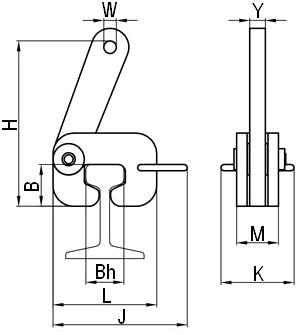

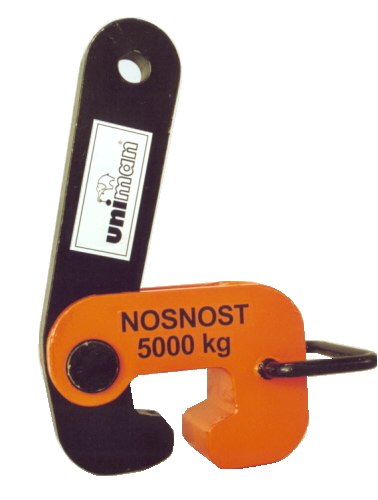

NKPP - nosič kolejnicových polí přímý, nosnost 5000 kg

Nosič kolejnicových polí přímý NKPP Q/75 je určen pro manipulaci s kolejnicovými poli o maximální hmotnosti Q kg, tvořenými kolejnicemi o maximální šířce hlavy 75 mm při montáži kolejových svršků nebo při jejich manipulaci při skladování. Kolejnice je uchopována za hlavu. Používá se výhradně v páru při zavěšení na Jeřábové traverze s rozpětím, rovnajícím se rozteči svěrek.

Parametry nosičů NKPP

Typ

Nosnost

(kg)

B

(mm)

Bh

(mm)

M

(mm)

W

(mm)

Y

(mm)

J

(mm)

L

(mm)

K

(mm)

H

(mm)

Hmotnost

(kg)

NKPP 5000/75

5000

80

75

80

24

30

250

200

140

320

9,5

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

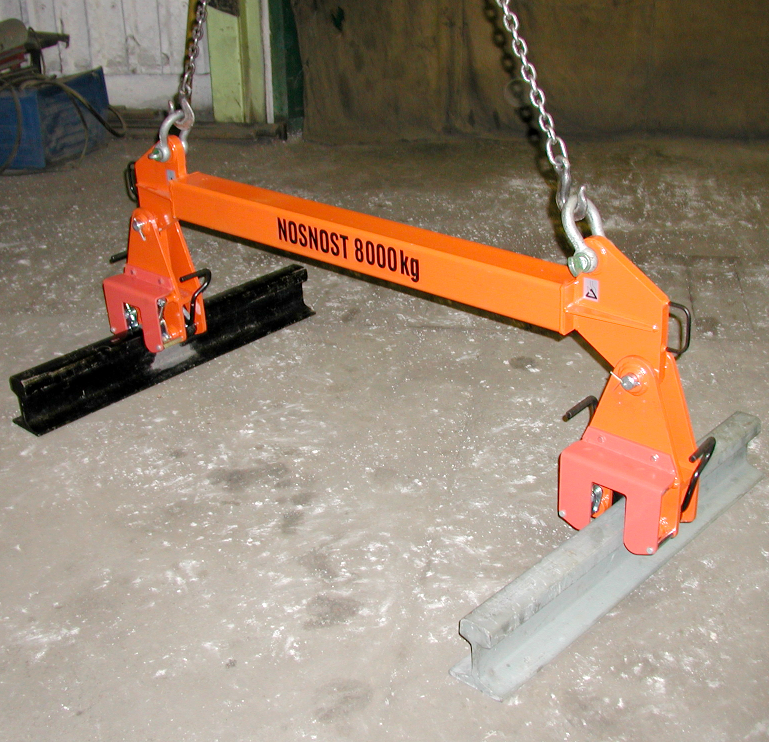

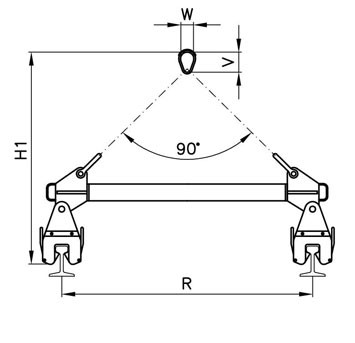

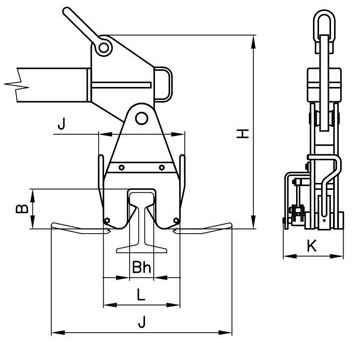

NKPR - nosič kolejnicových polí s rozpěrou, nosnost 8000 kg

Nosič kolejnicových polí s rozpěrou NKPR Q/75 je určen pro manipulaci s kolejnicovými poli o maximální hmotnosti Q kg, tvořenými kolejnicemi o maximální šířce hlavy 75 mm při montáži kolejových svršků nebo při jejich manipulaci při skladování. Kolejnice se uchopuje za hlavu. Používá se výhradně v páru při zavěšení přímo na Jeřábové traverze rozpěrné s rozpětím, rovnajícím se rozteči svěrek. Traverza je zavěšena na dvojitém řetězovém vázacím prostředku.

Parametry nosičů NKPR

Typ

Nosnost

(kg)

B

(mm)

Bh

(mm)

L

(mm)

W

(mm)

Y

(mm)

J

(mm)

J1

(mm)

K

(mm)

H

(mm)

H1

(mm)

R

(mm)

Hmotnost

(kg)

NKPR 8000/75

8000

120

75

230

76

120

260

540

180

580

1270

1500

95

Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.

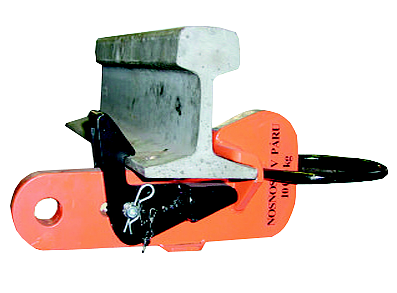

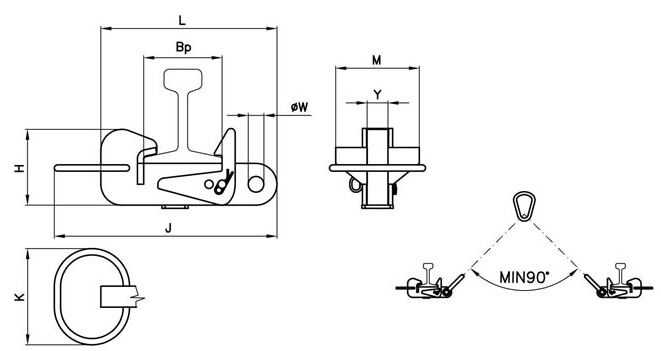

NKPSPG - nosič kolejnicových polí spodní s pojistkou

Nosič kolejnicových polí se spodním úchytem a s pojistkou NKPSPG Q/75 je určen pro manipulaci s kolejnicovými poli o maximální hmotnosti Q kg, tvořenými kolejnicemi o maximální šířce paty 150 mm při montáži kolejových svršků nebo při jejich manipulaci při skladování. Vyznačuje se tím, že kolejnice se uchopuje za patu. Používá se výhradně v páru při zavěšení na dvojitém řetězovém vázacím prostředku.
