C-háky vyvážené - s protizávažím

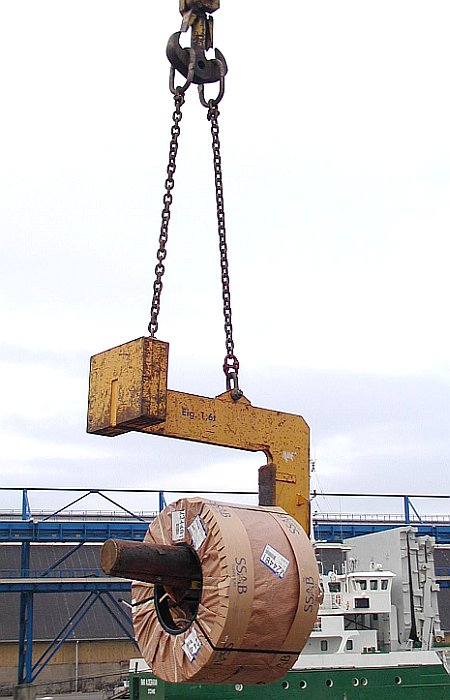

C-háky vyvážené s protizávažím jsou uchopovací prostředky, kterými se zvedají svitky, svitky drátů či roury v poloze horizontální (nastojato) vidlicí, která se vsunuje do díry svitku, či roury. C-háky vyvážené jsou opatřeny protizávažím, které vyvažuje nezatíženou i zatíženou polohu C-háku. Nosná vidlice a svislá část C-háku může být opatřena ochrannou vrstvou SECUTEX proti poškození svitku. C-háky vyvážené jsou dodávány v provedení pro jednoduchý nebo dvojitý jeřábový hák a standardně do nosnosti 35 t.

  • Provedení

    Dodávaná provedení:

    CHV - C-hák vyvážený

    C-hák vyvážený CHV pro manipulace se svitky do max. šířky Lv. Na konci horní části C-háku je umístěno závaží, kterým je C-hák vyvážen, takže poloha zatíženého a nezatíženého C-háku je shodná. C-hák může být dodán v provedení pro jednoduchý nebo dvojitý jeřábový hák. Standardně do nosnosti 35 t.

    CHVC - C-hák vyvážený chráněný

    C-hák vyvážený chráněný konstrukčně odpovídá C-háku CHV s tím, že nosná vidlice a opěrná část C-hku je osazena ochrannou vrstvou SECUTEX proti poškození svitku. Ochranná vrstva je výměnná. C-hák může být dodán v provedení pro jednoduchý nebo dvojitý jeřábový hák. Standardně do nosnosti 35 t.


    CHVCV - C-hák vyvážený na cívky

    C-hák vyvážený na cívky CHVCV konstrukčně odpovídá C-háku CHV s tím, že nosná vidlice je nahrazena výměnným trnem, který se zasouvá do otvoru kabelových cívek. C-hák může být dodán v provedení pro jednoduchý nebo dvojitý jeřábový hák.

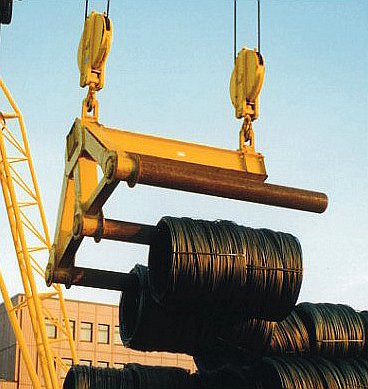

    CHVSD - C-hák vyvážený na svitky drátů

    C-hák vyvážený na svitky drátu CHVSD konstrukčně odpovídá C-háku CHV s tím, že nosná vidlice je přizpůsobena specifickým vlastnostem svitku drátu. C-hák může být dodán v provedení pro jednoduchý nebo dvojitý jeřábový hák.

  • Parametry

    Parametry C-háků Vyvážených CHV

    Typ

    Nosnost

    (kg)

    Délka

    vidlice Lv

    (mm)

    Světlá

    výška H

    (mm)

    Hmotnost

    (kg)

    CHV1 1001/0,3/0,4

    1000

    300

    400

    22

    CHV1 1001/0,5/0,4

    1000

    500

    400

    35

    CHV1 1001/0,8/0,4

    1000

    800

    400

    65

    CHV1 1001/1/0,4

    1000

    1000

    400

    94

    CHV1 2501/0,3/0,5

    2500

    300

    500

    44

    CHV1 2501/0,5/0,5

    2500

    500

    500

    78

    CHV1 2501/0,8/0,5

    2500

    800

    500

    130

    CHV1 2501/1/0,5

    2500

    1000

    500

    183

    CHV1 5001/0,3/0,5

    5000

    300

    500

    86

    CHV1 5001/0,5/0,5

    5000

    500

    500

    127

    CHV1 5001/0,8/0,5

    5000

    800

    500

    233

    CHV1 5001/1/0,5

    5000

    1000

    500

    310

    CHV1 5001/1,5/0,5

    5000

    1500

    500

    510

    CHV1 5001/2/0,55

    5000

    2000

    550

    850

    CHV1 7501/0,5/0,55

    7500

    500

    550

    210

    CHV1 7501/0,8/0,55

    7500

    800

    550

    310

    CHV1 7501/1/0,55

    7500

    1000

    550

    390

    CHV1 7501/1,5/0,55

    7500

    1500

    550

    720

    CHV1 7501/2/0,55

    7500

    2000

    550

    1050

    CHV1 101/0,5/0,6

    10000

    500

    600

    245

    CHV1 101/0,8/0,6

    10000

    800

    600

    410

    CHV1 101/1/0,6

    10000

    1000

    600

    530

    CHV1 101/1,5/0,6

    10000

    1500

    600

    850

    CHV1 101/2/0,6

    10000

    2000

    600

    1320

    CHV1 151/0,8/0,65

    15000

    800

    650

    550

    CHV1 151/1,25/0,65

    15000

    1250

    650

    940

    CHV1 151/1,5/0,65

    15000

    1500

    650

    1180

    CHV1 151/2/0,65

    15000

    2000

    650

    1950

    CHV1 201/0,8/0,7

    20000

    800

    700

    670

    CHV1 201/1/0,7

    20000

    1000

    700

    890

    CHV1 201/1,25/0,7

    20000

    1250

    700

    1450

    CHV1 201/1,5/0,7

    20000

    1500

    700

    1430

    CHV1 201/2/0,7

    20000

    2000

    700

    2300

    CHV1 251/1/0,75

    25000

    1000

    750

    1070

    CHV1 251/1,25/0,75

    25000

    1250

    750

    1340

    CHV1 251/1,5/0,75

    25000

    1500

    750

    1890

    CHV1 251/2/0,75

    25000

    2000

    750

    2950

    CHV1 301/1,25/0,8

    30000

    1250

    800

    1750

    CHV1 301/1,5/0,8

    30000

    1500

    800

    2100

    CHV1 301/2/0,8

    30000

    2000

    800

    3260

    CHV1 351/1,5/0,85

    35000

    1500

    850

    2630

    CHV1 351/2/0,85

    35000

    2000

    850

    3600

    Další rozměry a nosnosti na vyžádání. Uvedené rozměry jsou pouze orientační.
