Šroubovací pevné body B-ABA

šroubovací pevné body B-ABA
použití, které je povoleno u šroubovacích pevných bodů

Použití povoleno - žádné známky opotřebení

použití, které je zakázáno u šroubovacích pevných bodů

Použití zakázáno - úbytek materiálu až po značky.

Charakteristika:

  • Jakostní třída 10
  • Zatížitelné ze všech stran
  • Tvrzené tělo odolné proti opotřebení, žádné ostré hrany
  • 4 nebo 6 šroubů ze speciálního patentovaného materiálu s vysokou houževnatostí, při zavěšení břemene nedochází k žádnému chvění nebo povolování vázacího bodu.
  • B-ABA 1,6t - 10 t - 4 upevňovací šrouby
  • B-ABA 20 t - 31,5 t - 6 upevňovacích šroubů
  • Možnost dodání s prodlouženou délkou šroubů
  • Vnitřní a vnější značky opotřebení na těle bodu
  • Použitelnost při teplotách od -40°C do +350°C
  • Bezpečnostní faktor 4:1
  • Výrobce: RUD (Německo)
  • Parametry

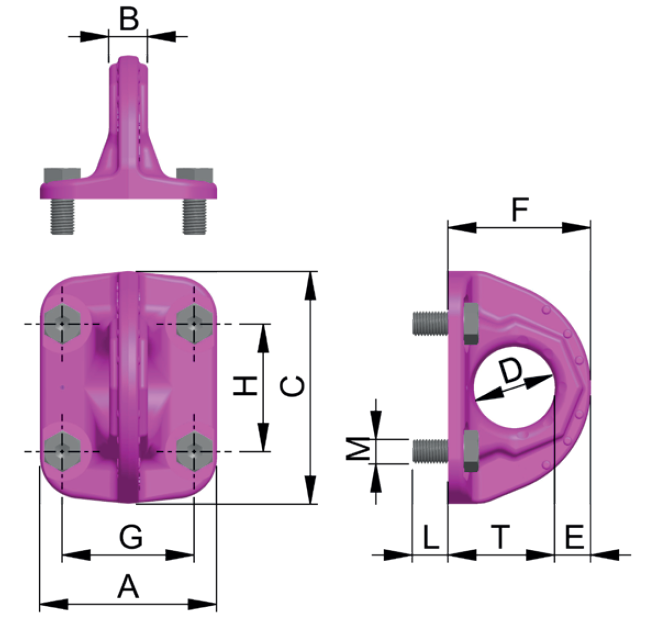

    Parametry šroubovacích bodů B-ABA

    parametry šroubovacích bodů B-ABA

    Parametry B-ABA 1,6 t - 10 t

    parametry šroubovacích bodů

    Parametry B-ABA 20 t - 31,5 t

    Typ

    Nosnost

    [t]

    A

    [mm]

    B

    [mm]

    C

    [mm]

    D

    [mm]

    E

    [mm]

    F

    [mm]

    G

    [mm]

    H

    [mm]

    T

    [mm]

    L

    [mm]

    M

    Hmotnost

    [kg/ks]

    B-ABA 1,6 t

    1,6

    75

    16

    100

    35

    16

    62,5

    55

    55

    46,5

    13

    4 x M10

    0,9

    B-ABA 3,2 t

    3,2

    92

    23

    137

    50

    21

    86

    70

    75

    65

    16

    4 x M12

    2,0

    B-ABA 5 t

    5,0

    113

    27

    172

    60

    28

    108

    84

    95

    80

    24

    4 x M16

    4,1

    B-ABA 10 t

    10,0

    146

    38

    228

    80

    36

    141

    110

    125

    105

    25

    4 x M20

    9,3

    B-ABA 20 t

    20,0

    200

    52

    272

    115

    40

    188

    150

    75

    148

    30

    6 x M24

    18,8

    B-ABA 31,5 t

    31,5

    230

    64

    320

    130

    50

    215

    175

    87,5

    165

    40

    6 x M30

    29.5

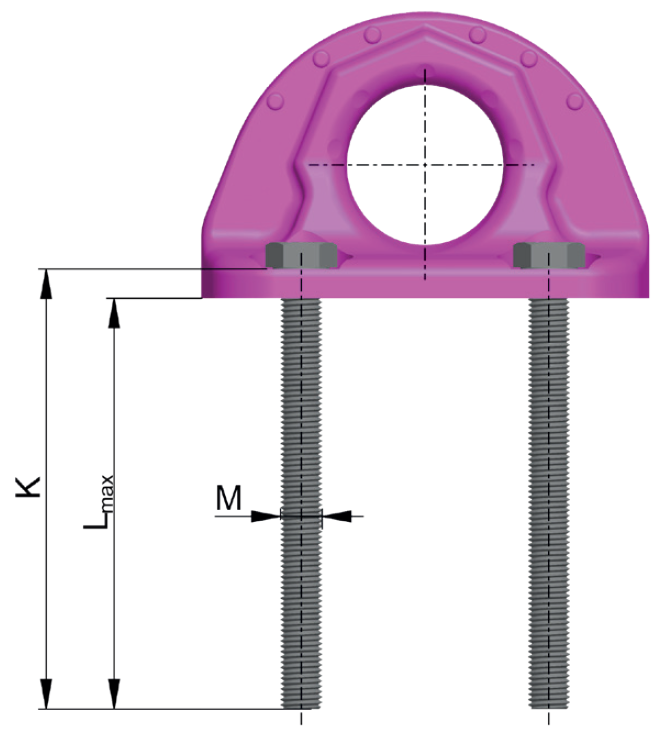

    Parametry šroubovacích bodů B-ABA s prodlouženou délkou šroubů

    parametry šroubovacích bodů s prodlouženou délkou šroubů

    Type

    K

    [mm]

    max

    [mm]

    M

    Použité

    šrouby

    B-ABA 1,6 t

    125

    118

    4 x M10

    M10x125

    B-ABA 3,2 t

    145

    136

    4 x M12

    M12x 145

    B-ABA 5 t

    185

    174

    4 x M16

    M16x185

    B-ABA 10 t

    230

    215

    4 x M20

    M20 x 230

    B-ABA 20 t

    265

    245

    6 x M24

    M24 x 265

    B-ABA 31,5 t

    340

    320

    6 x M30

    M30 x 340

  • Tabulka nosností

    Tabulka nosností šroubovacích bodů B-ABA

    tabulka nosností šroubovacích bodů
  • Ke stažení
    Návod k použití (DE)pdf686.14 KB

    8. září 2020, 686 kB

    Ceníkpdf511.06 KB

    6. října 2022

  • Poptávka

    Máte zájem o šroubovací body B-ABA? Napište nám!
