Elektrovakuové manipulátory VacuBoy, VacuWood, VacuPoro, VacuCoil a VacuGiant

Elektrovakuové manipulátory jsou vybaveny vestavěnou vakuovou pumpu se zpětným ventilem a zásobníkem vakua. Vakuová pumpa je poháněna elektromotorem, umístěným na konstrukci manipulátoru. Vlastní ovládání přisátí a uvolnění břemene se provádí prostřednictvím ručně ovládaného posuvného ventilu - tlačítka, umístěná na ovládacím panelu.

Pro kontrolu stavu podtlaku je manipulátor vybaven varovným zařízením s akustickou sirénou, která signalizuje pokles podtlaku pod 60%.

Elektrovakuové manipulátory se používají k horizontálnímu transportu, překlápění nebo přenášení plechů, desek, svitků až do hmotnosti 40 t.

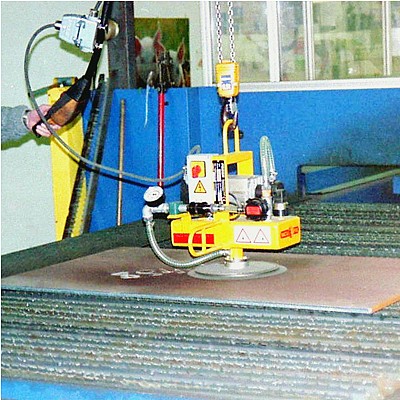

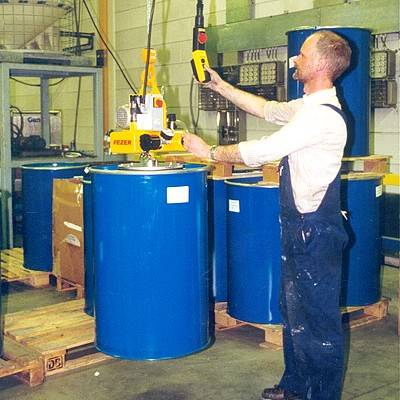

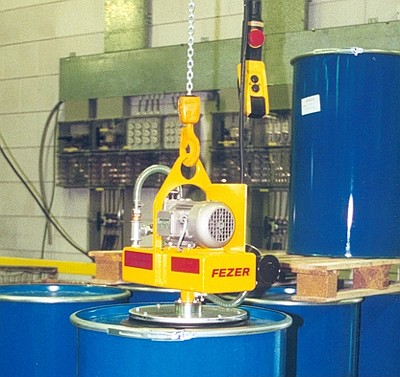

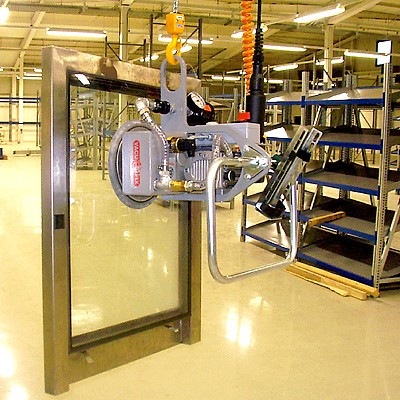

VACUBOY MINI (nosnost až 300 kg)

Malé elektrovakuové manipulátory pro horizontální a vertikální transport břemen do hmotnosti 300 kg a velikosti tabule 1250 x 2500 mm. Použití: manipulace s plechy, deskami, skleněnými tabulemi, sudy apod.

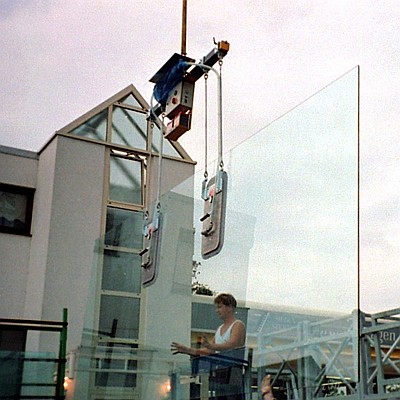

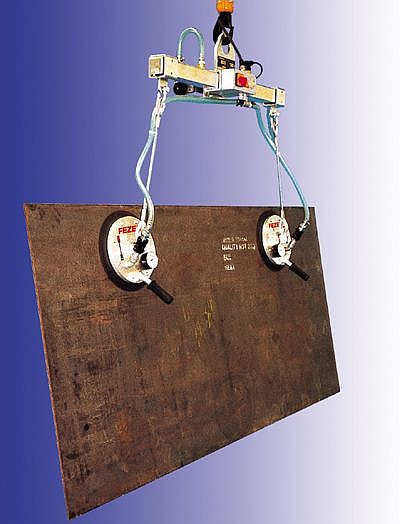

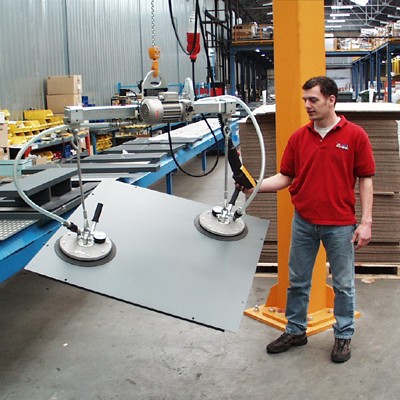

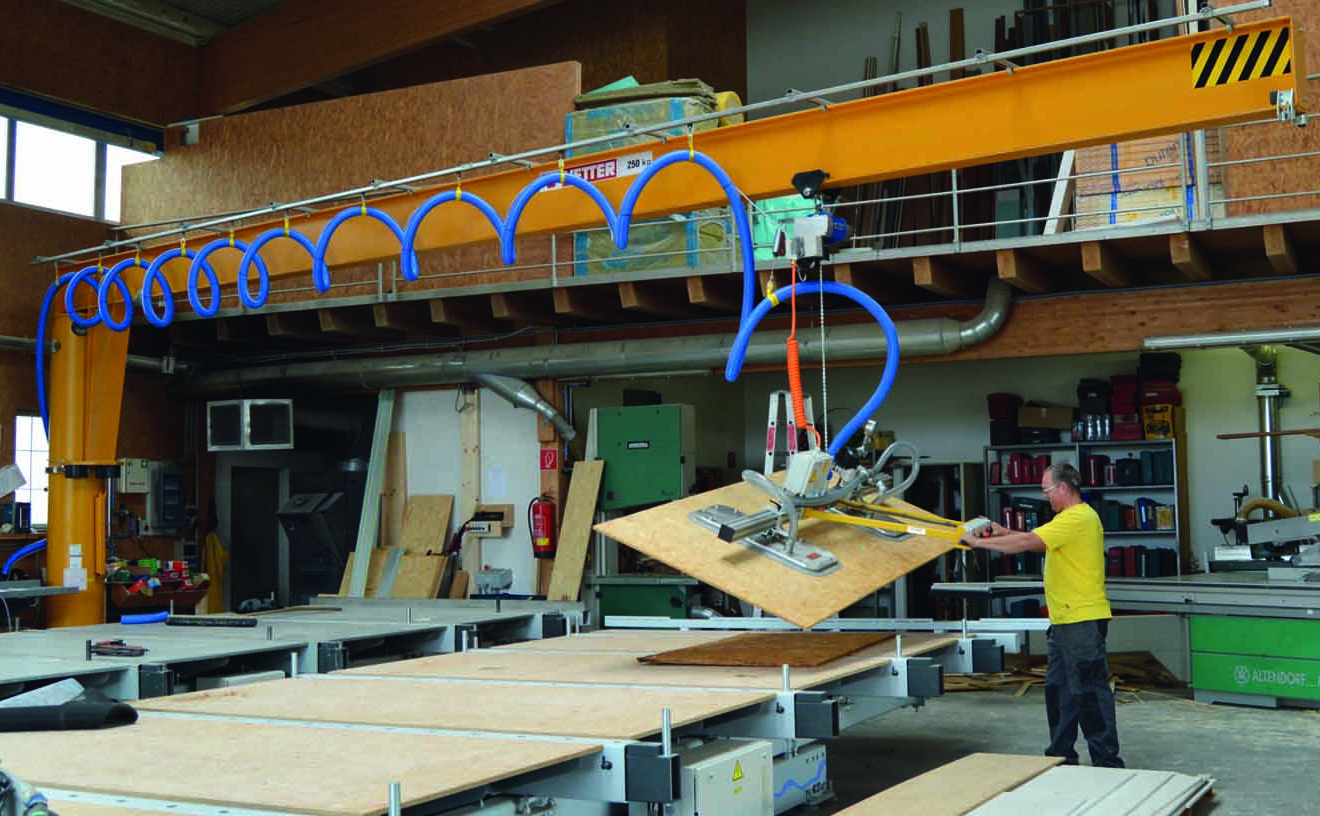

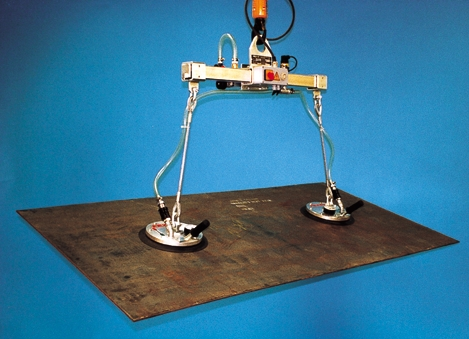

VACUBOY VARIO (horizontální a vertikální transport)

Elektrovakuové manipulátory s 2 volně zavěšenými přísavkami pro horizontální a vertikální transport břemen. Nosnost: horizontálně - max. 500 kg, vertikálně - max. 250 kg. Maximální velikost tabule 2000 x 3000 mm. Použití: skleněné tabule, plechy, desky apod.

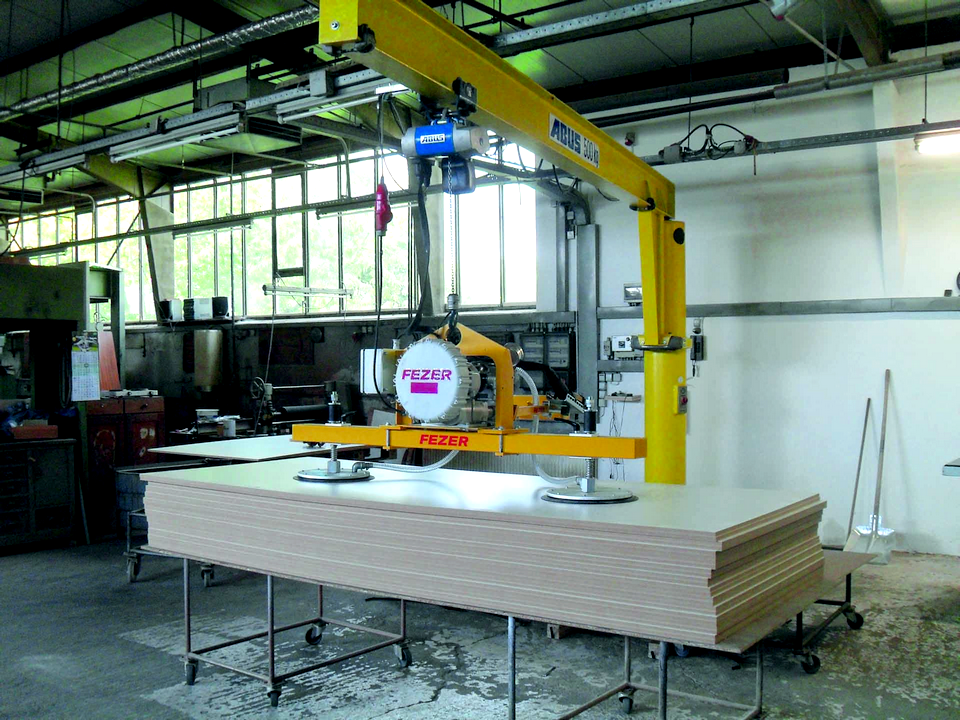

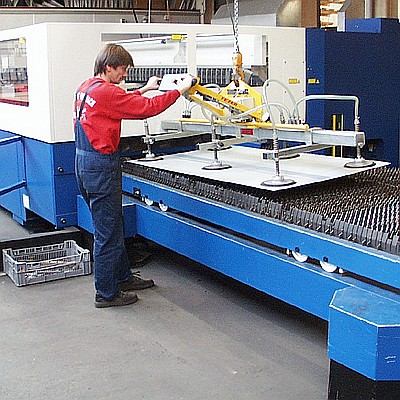

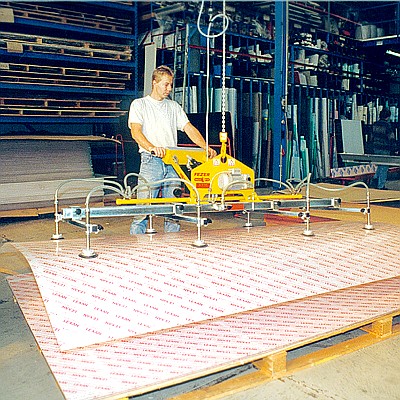

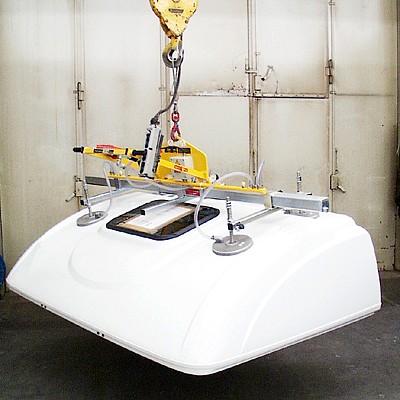

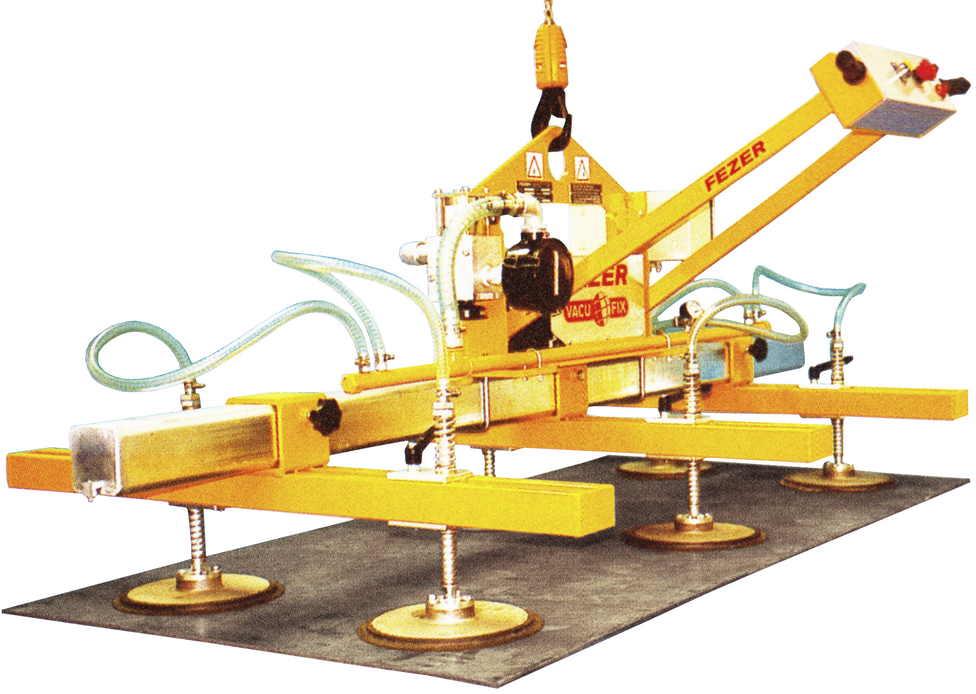

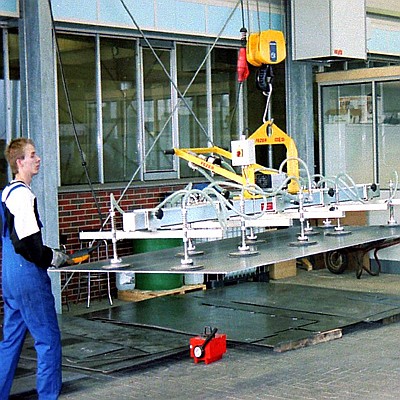

VACUBOY HORIZONTAL (nosnost až 2000 kg)

Elektrovakuové manipulátory pro horizontální transport břemen do hmotnosti 2000 kg, maximální velikost tabule 2500 x 6000 mm, počet přísavek 4 - 16 dle typu. Použití: manipulace s plechy a deskami z železných i neželezných kovů, plastové desky, skleněné tabule, dřevěné tabule, kamenné desky apod.

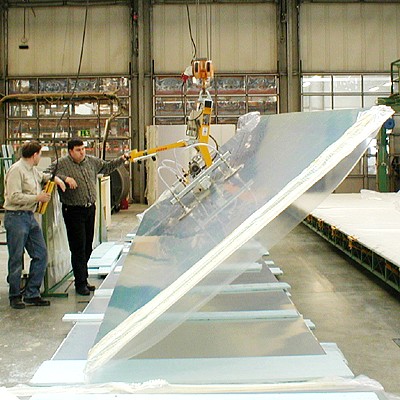

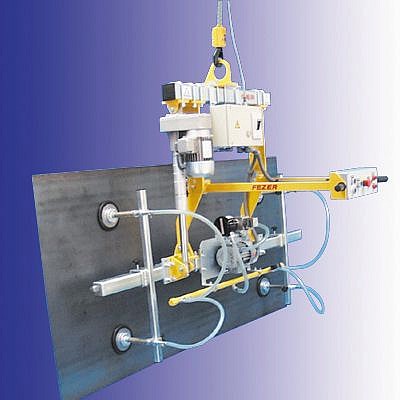

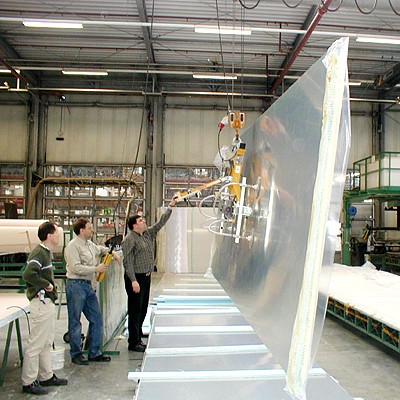

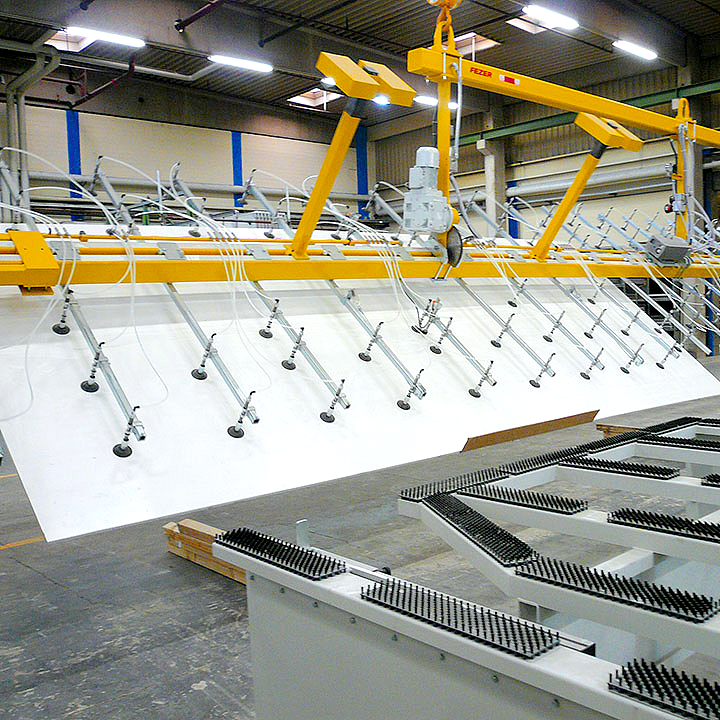

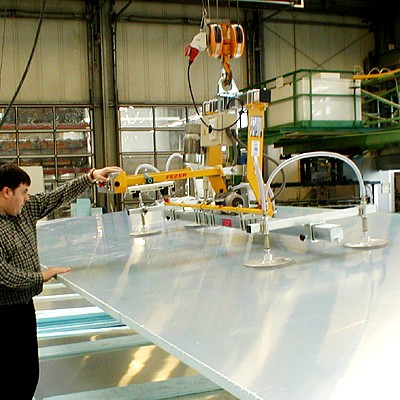

VACUBOY 90 (přetáčení o 90°)

Elektrovakuové manipulátory pro horizontální transport a přetáčení břemen o 90°. Nosnost: přetáčení 90° - max. 1000 kg, horizontální transport - max. 2000 kg. Maximální velikost tabule 2500 x 6000 mm, počet přísavek 4-16 dle typu. Použití: manipulace s plechy a deskami z železných i neželezných kovů, plastové desky, skleněné tabule, dřevěné tabule, kamenné desky apod.

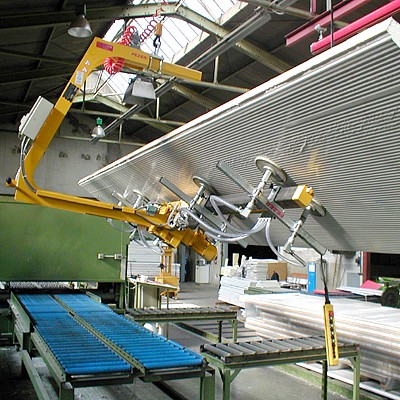

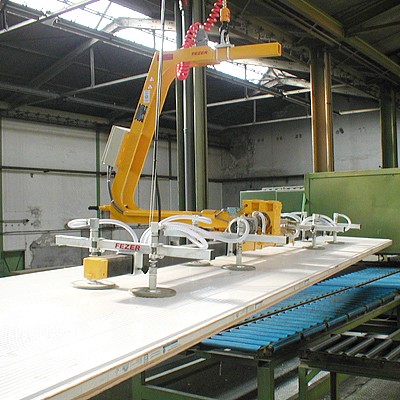

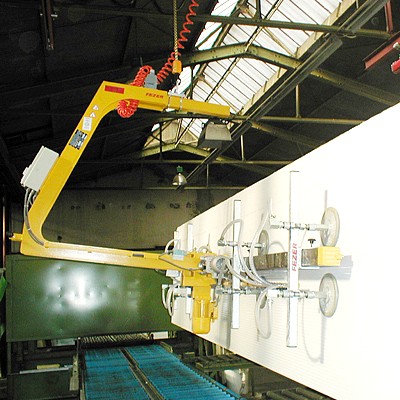

VACUBOY 180 (otáčení o 180°)

Elektrovakuové manipulátory pro horizontální transport a otáčení břemen o 180°. Nosnost: otáčení 180° - max. 500 kg, horizontální transport - max. 1000 kg. Maximální velikost tabule 1500 x 4000 mm, počet přísavek 4 - 12 dle typu. Použití: manipulace s plechy a deskami z železných i neželezných kovů, plastové desky, skleněné tabule, dřevěné tabule, kamenné desky apod.

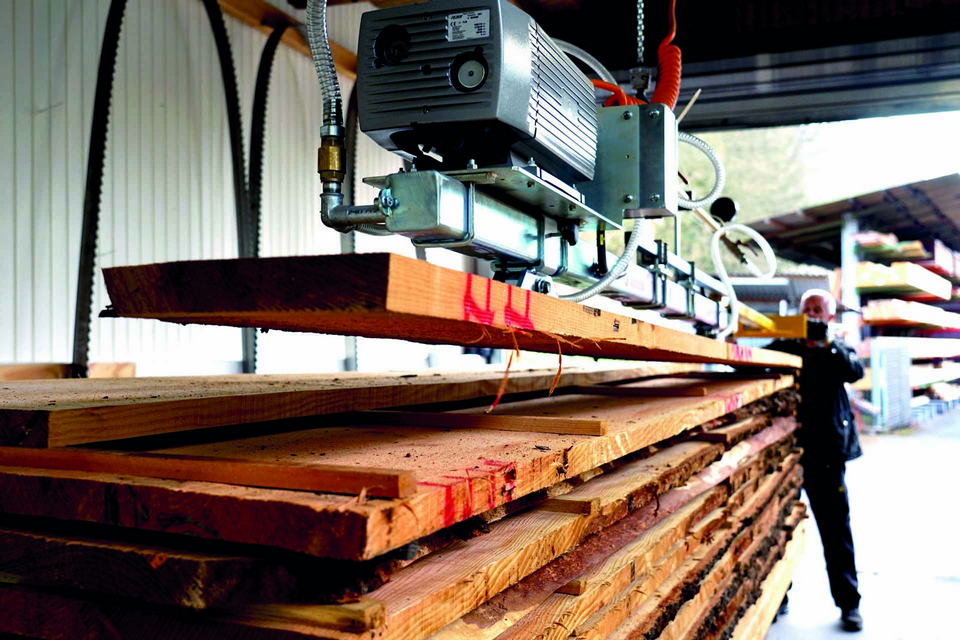

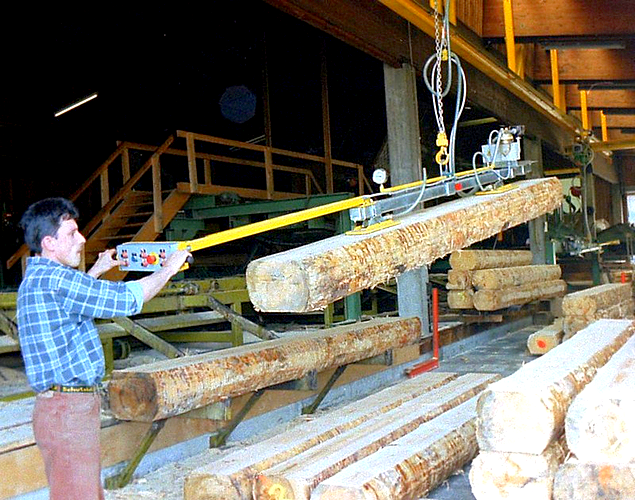

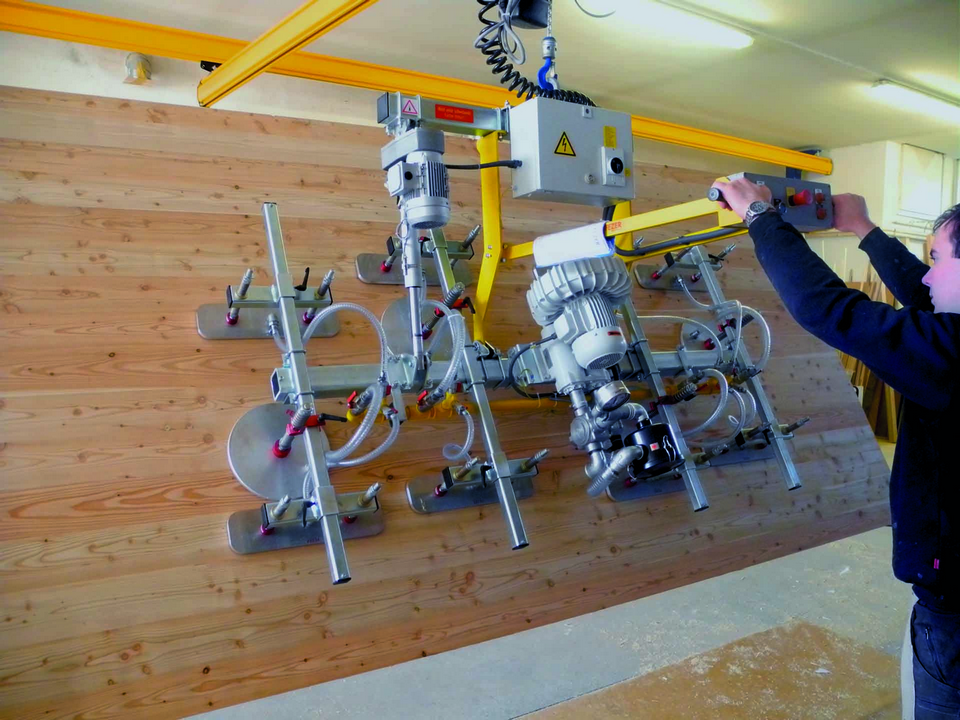

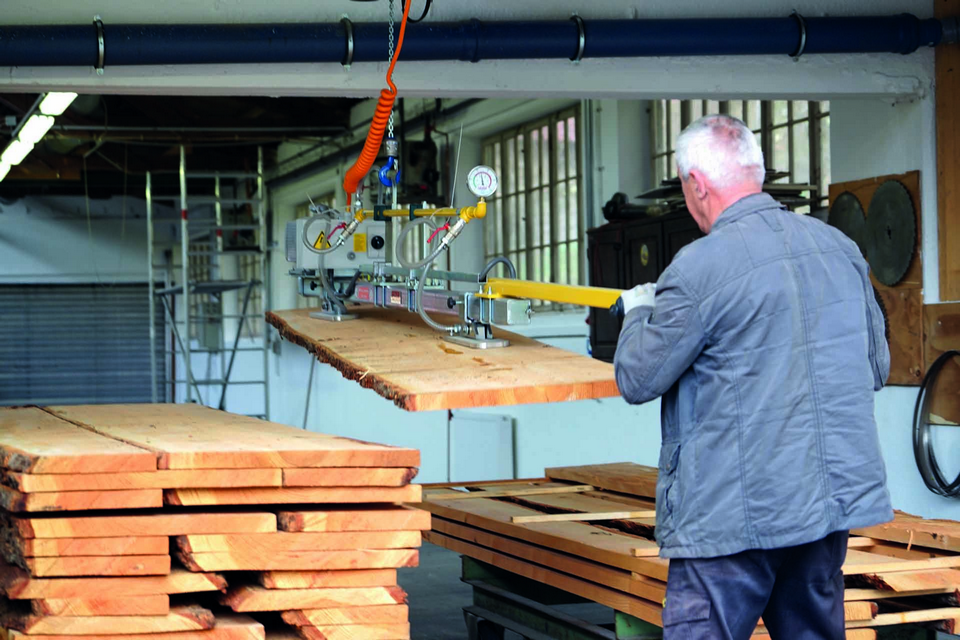

VACUWOOD (nosnost až 1000 kg)

Elektrovakuové manipulátory VacuWood umožňují manipulaci s hrubě řezanými fošnami, několikametrovými lepenými vazníky nebo porézními dřevotřískovými deskami. Nosnost: max. 1000 kg, maximální velikost desky 1000 x 6000 mm, počet přísavek 2 - 4 dle typu, možnost naklápění o 90°.

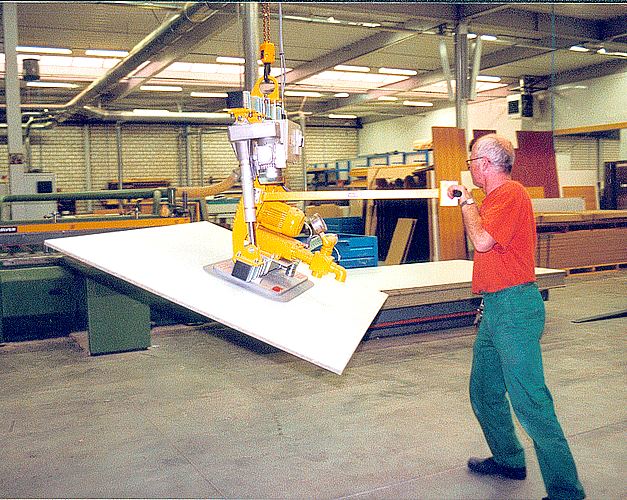

VACUPORO (nosnost až 2000 kg)

Zařízení řady VacuPoro bylo speciálně vyvinuto pro manipulaci s porézními materiály, jako jsou dřevotřískové desky a desky MDF nebo OSB. Díky vysoce výkonnému dmychadlu jsou tyto materiály bezpečně a dokonale přisávány. Přitom mohou být břemena transportována jak horizontálně, tak vertikálně, což je zvláště výhodné pro obsluhu rámových pil nebo pro skladování na stojato.

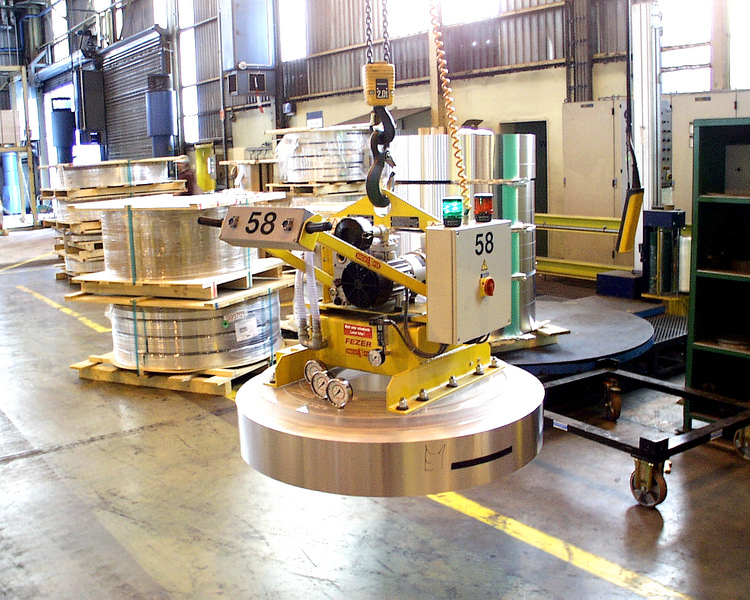

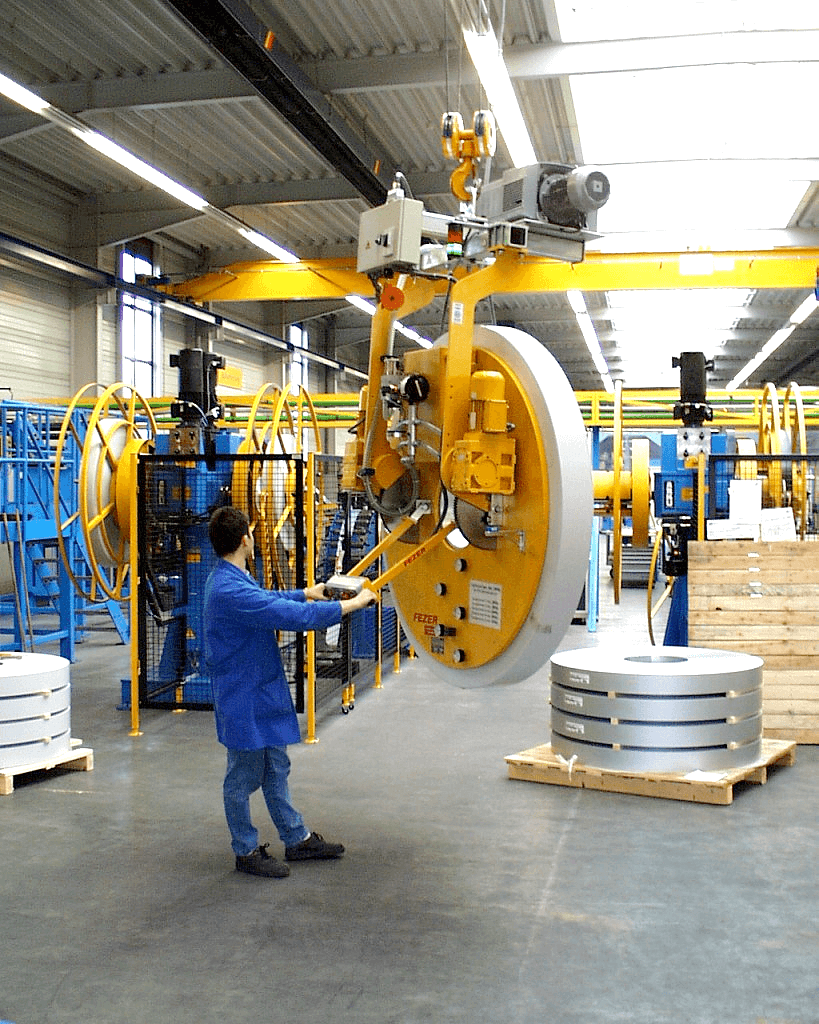

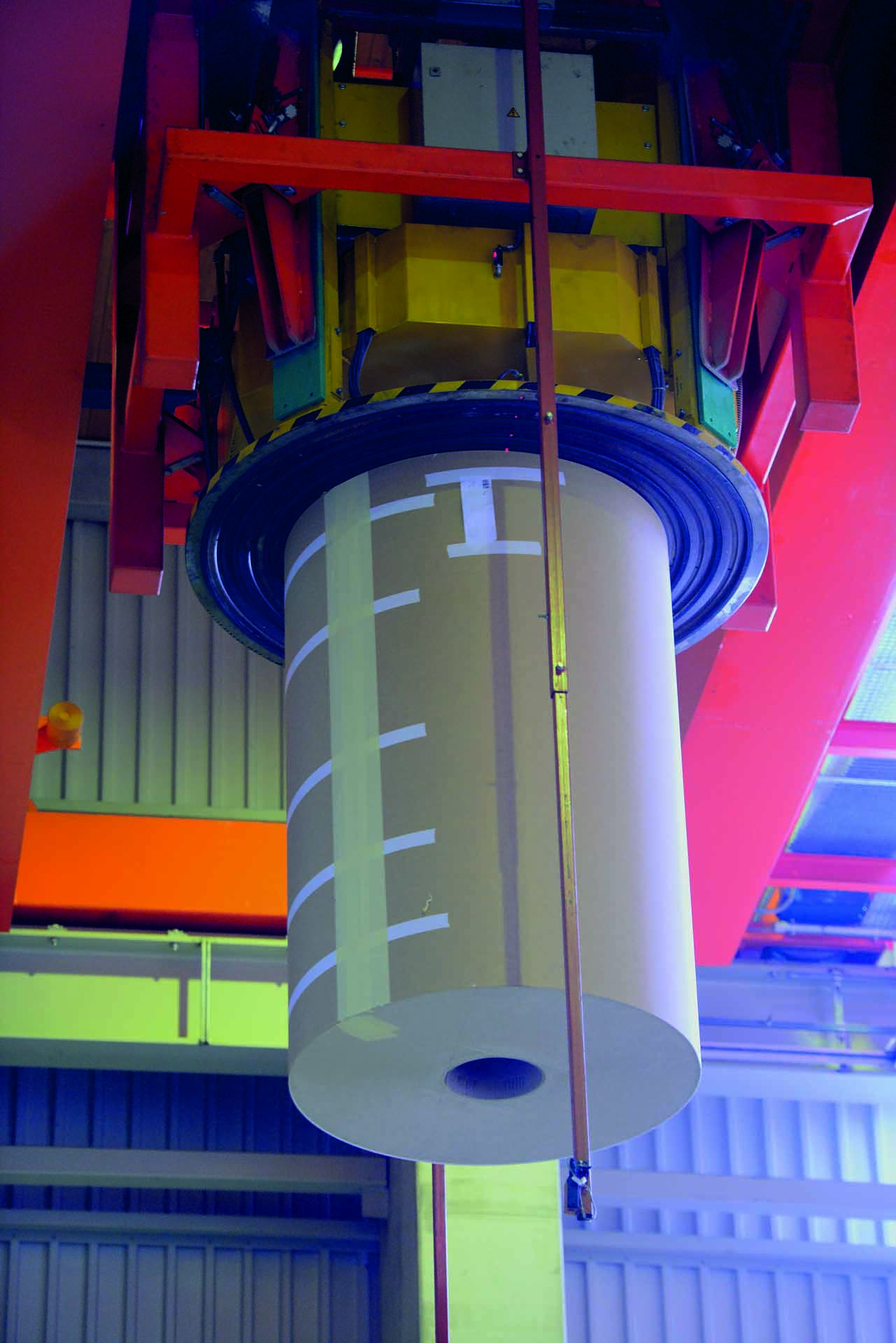

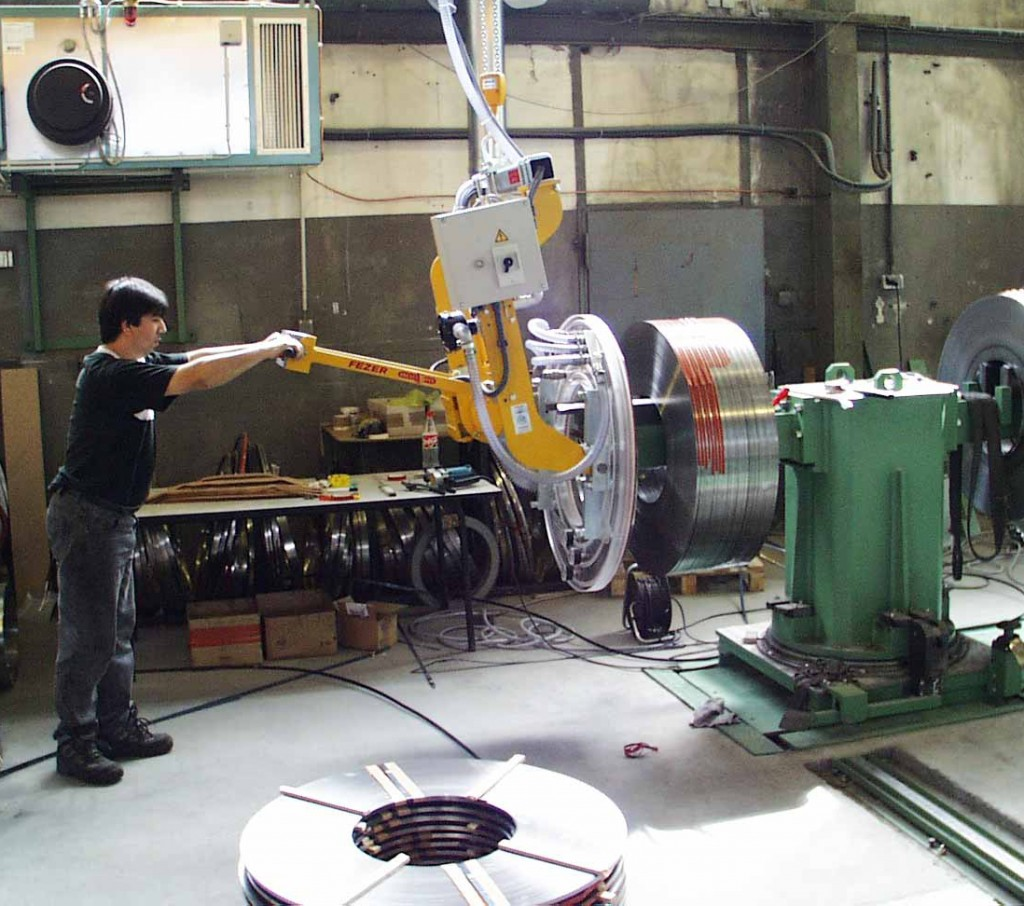

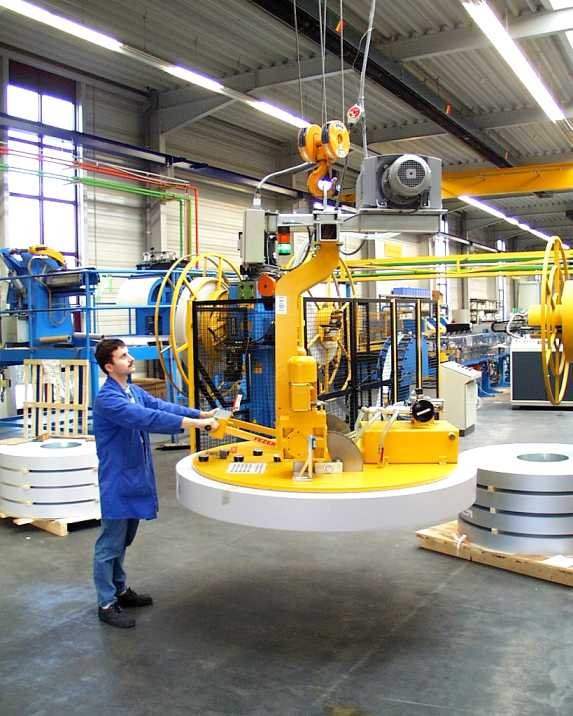

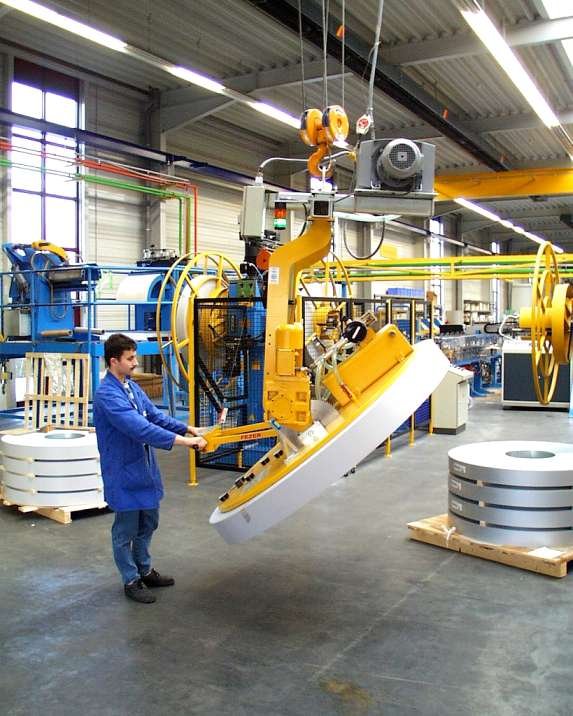

VACUCOIL (nosnost až 10000 kg)

Vakuové manipulátory VacuCoil VC jsou určeny pro manipulaci s několikatunovými kotouči, svitky pásové oceli nebo papírovými rolemi. Zaručují naprosto bezpečnou a spolehlivou manipulaci, i v případě prodyšných materiálů. Bezpečně lze transportovat i materiály s povrchovou úpravou nebo předměty s balicí stahovací páskou. Svitky  a kotouče jsou přisávány přímo na své čelní straně.  Nosnost do 10 t, možnost naklápění o 90°.

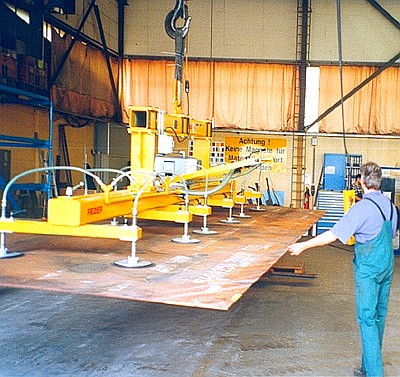

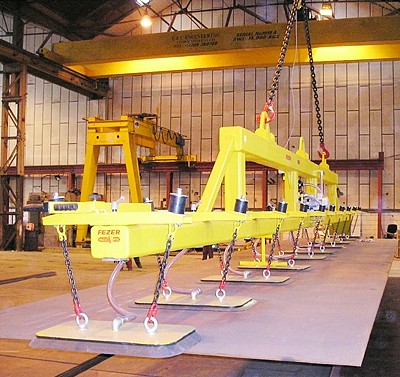

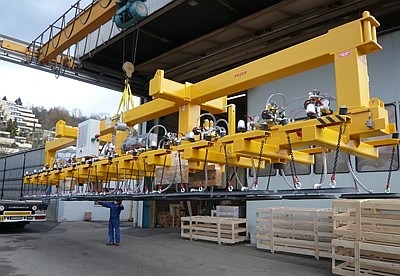

VACUGIANT HORIZONTAL (nosnost až 40 t)

Elektrovakuové manipulátory pro horizontální transport břemen do hmotnosti až 40 t, maximální velikost tabule 3000 x 16000 mm, počet přísavek 2 - 16 dle typu. Použití: manipulace s plechy a deskami z železných i neželezných kovů, plastové desky, skleněné tabule, dřevěné tabule, kamenné desky apod.

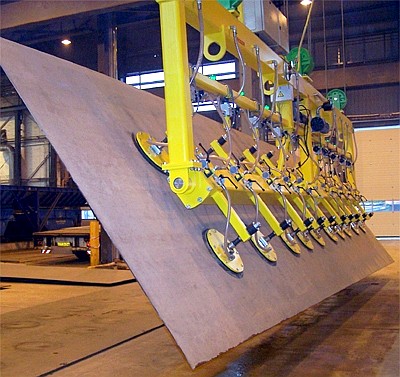

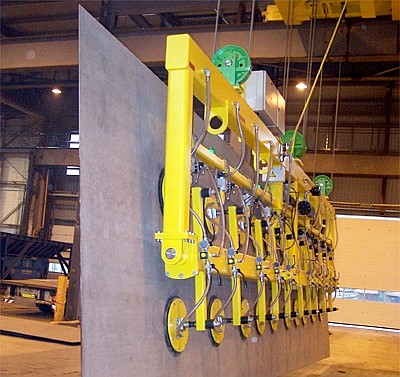

VACUGIANT 90 (otáčení o 90°, nosnost až 15 t)

Elektrovakuové manipulátory pro horizontální transport a přetáčení břemen o 90° do hmotnosti 15 t . Maximální velikost tabule 3000 x 16000 mm, počet přísavek 4 - 38 dle typu. Použití: manipulace s plechy a deskami z železných i neželezných kovů, plastové desky, skleněné tabule, dřevěné tabule, kamenné desky apod.


Ke stažení

Katalog výrobce (něm.)pdf2.76 MB

Velikost: 2.76 MB, Datum poslední změny: 25.10.2010

Katalogpdf7.61 MB
