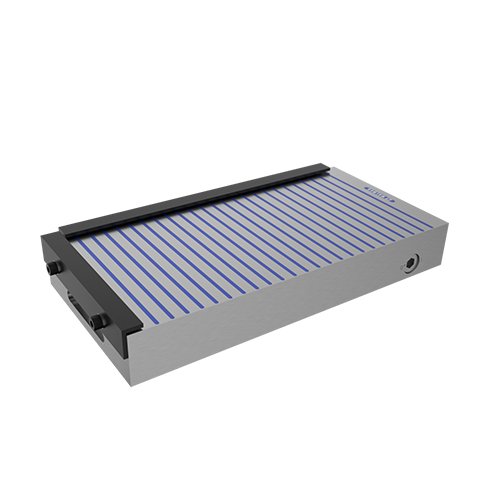

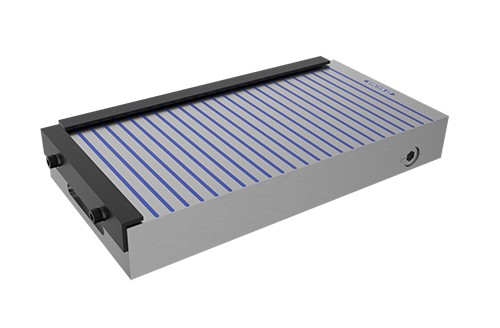

Neomill Compact - permanentní magnetický upínač

Neomill Compact je permanentní magnetická upínací deska s unikátní voděodolnou konstrukcí. Tělo (základna) je z odolného a pevného materiálu, pólová deska je vyrobena z jednoho kusu oceli. Kdekoliv na pólové desce si tak zákazník může například přichystat kapsy a jiné pomocné úpravy pro sériovou výrobu, aniž by při tom došlo k povolení nebo rozpadu lamelové desky. Frézování, vrtání, hoblování či silové broušení. Permanentní upínač Neomill najde uplatnění všude tam, kde je zapotřebí opravdu vysoká upínací síla a stabilita pro upnutí i relativně malých obrobků.

Charakteristika:

  • Aplikace: Frézování
  • Technologie: Permanentní
  • Upínací síla: 160 N/cm2
  • Min. velikost obrobku: 15 x 15 x 6 mm
  • Pólování: Příčné
  • Limit přebroušení: 10 mm
  • Pólová rozteč: T15 11+4 mm - ocel/epoxid (volitelně mosaz)
  • Popis

    Popis:

    Neomill je permanentní magnetická upínací deska s unikátní voděodolnou konstrukcí. Tělo (základna) je z odolného a pevného materiálu, pólová deska je vyrobena z jednoho kusu oceli. Kdekoliv na pólové desce si tak zákazník může například přichystat kapsy a jiné pomocné úpravy pro sériovou výrobu, aniž by při tom došlo k povolení nebo rozpadu lamelové desky. Frézování, vrtání, hoblování či silové broušení. Permanentní upínač Neomill najde uplatnění všude tam, kde je zapotřebí opravdu vysoká upínací síla a stabilita pro upnutí i relativně malých obrobků.

    Důležité parametry:

    • Aplikace: Frézování
    • Technologie: Permanentní
    • Upínací síla: 160 N/cm2
    • Min. velikost obrobku: 15 x 15 x 6 mm
    • Pólování: Příčné
    • Limit přebroušení: 10 mm
    • Pólová rozteč: T15 11+4 mm - ocel/epoxid (volitelně mosaz)

    Použití:

    • Frézování
    • Vrtání
    • Hoblování
    • Silové broušení

    Součást balení:

    • Upínač
    • Dorazové lišty
    • Přepínací klíč
    • Návod k obsluze
  • Parametry

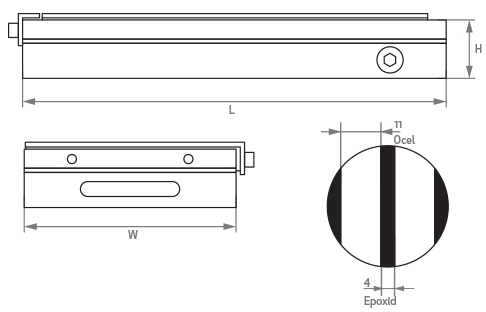

    Parametry permanentních magnetických upínačů Neomill Compact:

    Katalogové číslo

    W (mm)

    L (mm)

    H (mm)

    Hmotnost (kg)

    NEOMC150250

    150

    250

    50

    14

    NEOMC150458

    150

    450

    50

    25

    NEOMC200400

    200

    400

    55

    33

    NEOMC200500

    200

    500

    55

    41

    NEOMC200600

    200

    600

    55

    49

    NEOMC250400

    250

    400

    60

    45

    NEOMC300500

    300

    500

    60

    67

    NEOMC300600

    300

    600

    60

    81

  • Video
  • Fotogalerie
    1
    2
  • Ke stažení
    Katalogpdf613.43 KB
