BM - bateriové břemenové magnety pro ploché materiály do 5000 kg

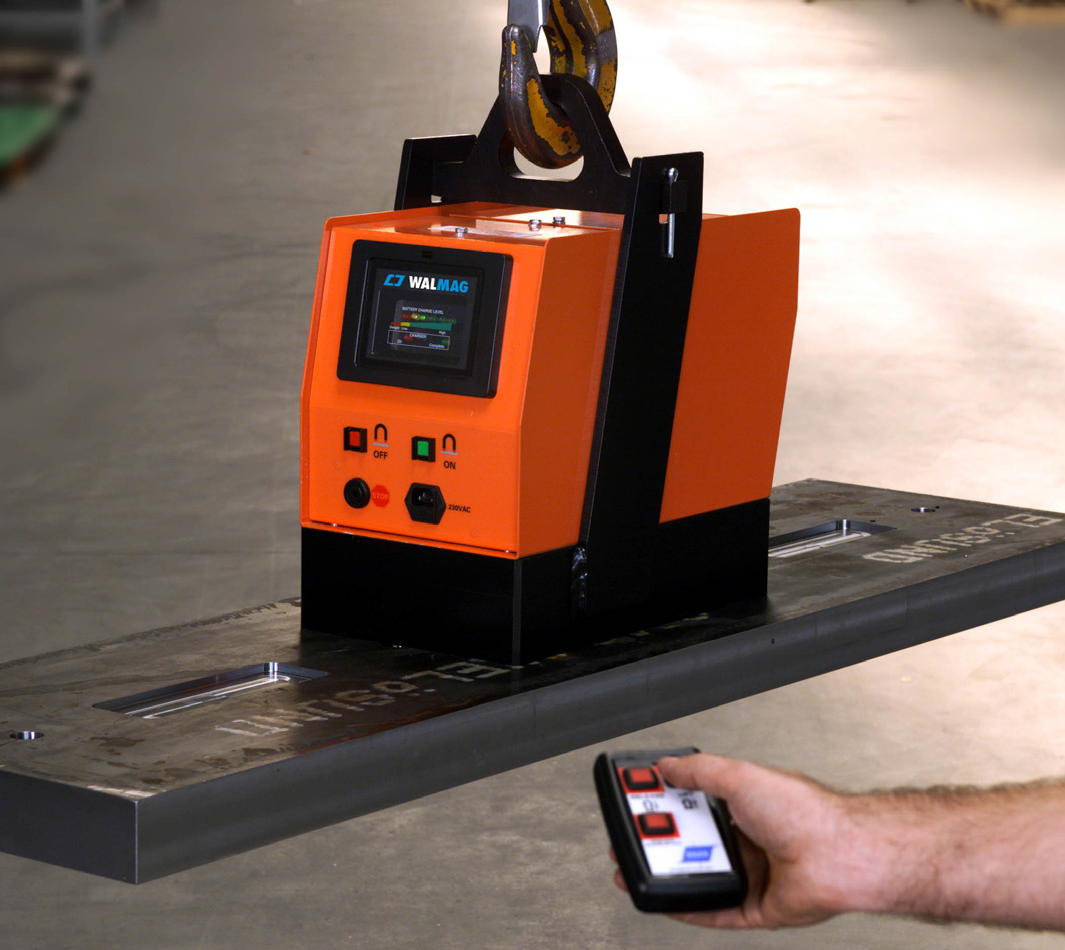

Závěsný bateriový průmyslový magnet BM doplněný o dálkový ovladač je vhodným nástrojem pro manipulaci v provozech, kde je jinak obtížné zdvihací zařízení obsluhovat ručně. Dálkové ovládání funguje až na vzdálenost 10 metrů. Uplatnění nachází mimo jiné i u řezacích a pálicích strojů při manipulaci s plechy a břemeny až do hmotnosti 5 000 kg.

Bateriové magnety BM - modely :

BM 1350, BM 2500, BM 5000:

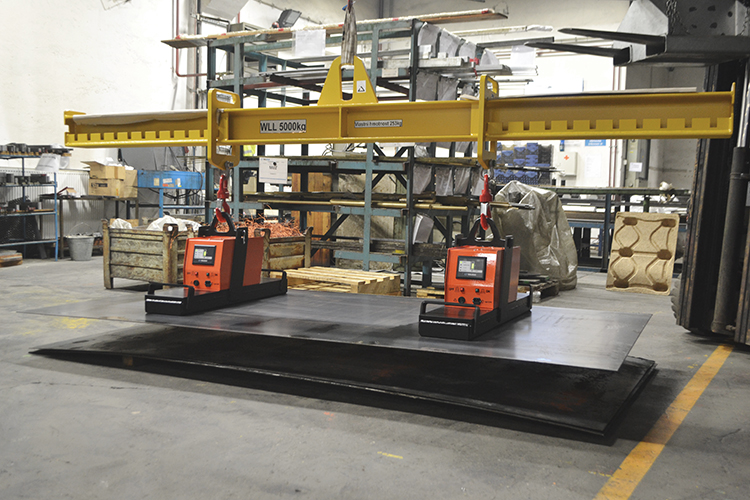

Tyto modely jsou navrženy ke zvedání těžkých, silných plechů a bloků. Maximální nosnost je zajištěna u materiálů silnějších jak 50 mm a na relativně plochých, obrobených površích. Model BM 5000 má dva nezávisle zavěšené magnety „2500“ ke zvedání velkých objektů.

BM 3600:
Tento model je speciálně navržen pro zvedání plechů od tloušťky 3 mm. Za předpokladu rovného a hladkého povrchu tento magnet uzvedne plech o rozměrech 2400 x 1800 mm, tloušťka 3 mm nebo až 6 x 3 metrů při tloušťce materiálu 25 mm! Funkce „Tip-off” umožňuje upouštění nadbytečných plechů v případě, že ze zásobníku bylo zvednuto více plechů najednou.

  • Video
  • Popis

    Popis:

    BM je řada magnetů na zvedání s bateriovým napájením a vysokou nosností. Magnet splňuje koeficient bezpečnosti 2:1, v odtrhovém testu tedy unese více než dvojnásobek své maximální povolené nosnosti. Manipulace s tímto průmyslovým magnetem je velmi jednoduchá a díky dálkovému ovládání i pohodlná.  Zdrojem napájení je vestavěná 12V baterie, která umožňuje až 8 hodin provozu při 50% pracovním cyklu. Pod závěsným okem je umístěn bezpečnostní spínač, který zabraňuje vypnutí během zvedání. Při poklesu stavu baterie pod bezpečnou úroveň není možné magnet aktivovat. Na nízký stav nabití navíc upozorňuje optický i akustický alarm.

    Modely:

    BM 1350, BM 2500, BM 5000:
    Tyto modely jsou navrženy ke zvedání těžkých, silných plechů a bloků. Maximální nosnost je zajištěna u materiálů silnějších jak 50 mm a na relativně plochých, obrobených površích. Model BM 5000 má dva nezávisle zavěšené magnety „2500“ ke zvedání velkých objektů.
    BM 3600:
    Tento model je speciálně navržen pro zvedání plechů od tloušťky 3 mm. Za předpokladu rovného a hladkého povrchu tento magnet uzvedne plech o rozměrech 2400 x 1800 mm, tloušťka 3 mm nebo až 6 x 3 metrů při tloušťce materiálu 25 mm! Funkce „Tip-off” umožňuje upouštění nadbytečných plechů v případě, že ze zásobníku bylo zvednuto více plechů najednou.

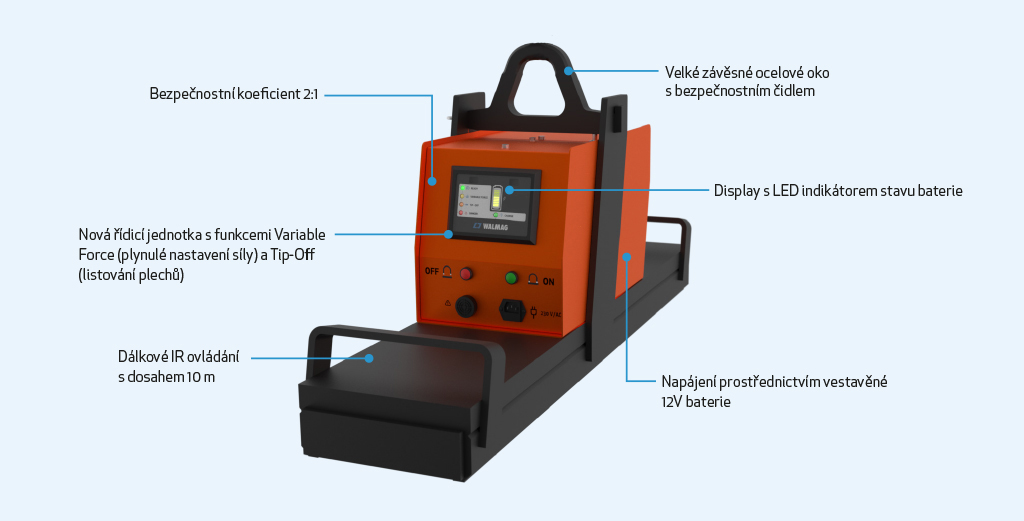

    Výhody:

    • Nová řídicí jednotka s funkcemi Variable Force (pro nastavení upínací síly při manipulaci konkrétního počtu plechů ze svazku) a funkcí Tip-Off (pro postupné uvolnění části nákladu, např. u tenkých plechů, tzv. listování)
    • Kromě tlačítek na těle magnetu je možné zařízení ovládat i IR dálkovým ovládáním, a to až na vzdálenost 10 metrů
    • Univerzální závěsné ocelové oko
    • Bezpečnost – přehledný display s LED indikátorem stavu baterie, blokování vypnutí během zvedání, akustické a světelné varovné signály při nízkém stavu nabití baterie

    Důležité parametry:

    • Aplikace: Zvedání
    • Technologie: Bateriový
    • Baterie: 12 V
    • Výdrž baterie: 8 hodin při 50% cyklu
    • Nosnost pro plochý materiál: až 5000 kg
    • Teplota: max. 50 °C
    • Bezpečnostní koeficient: 2:1

    Použití:

    • Zvedání břemene s rovným povrchem
    • Manipulace zejména s plechy, bloky, výkovky, odlitky a výpalky
    • Hodí se jako příslušenství jeřábů určených pro manipulaci materiálu na brusky, frézky, řezací a pálící stroje
    • Naleznou uplatnění v hutních provozech, skladech i expedicích

    Součást balení:

    • Magnet se štítkem
    • Návod k obsluze
    • IR dálkové ovládání
  • Parametry

    Parametry bateriových magnetů BM

    Katalogové číslo

    Nosnost pro plochý materiál (kg)

    Testovaná nosnost (kg)

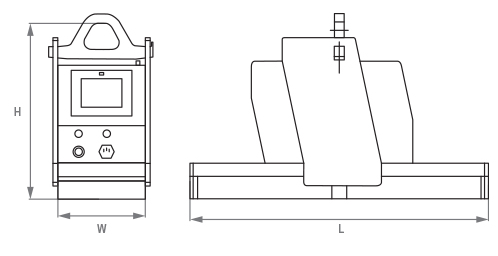

    W x L základny (mm)

    Výška vč. oka (mm)

    Hmotnost (kg)

    Vestavěná baterie

    Typ baterie

    BM1350

    1350

    2700

    242 x 272

    460

    60

    12V/35Ah

    FG12 - 35D

    BM2500

    2500

    5000

    242 x 400

    460

    72

    12V/75Ah

    FG12 - 75D

    BM3600

    3600

    7200

    240 x 1050

    460

    180

    12V/75Ah

    FG12-75D

    BM5000

    5000

    10000

    300 x 1200

    460

    203

    12V/75Ah

    FG12-75D

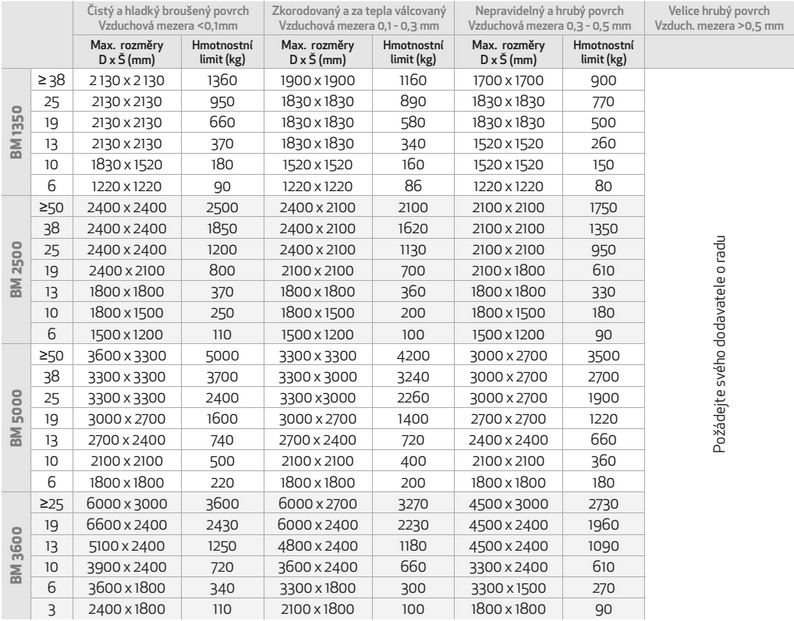

    Kapacitní tabulka bateriových magnetů BM
