Ráhna MaxX MVS

Ráhna MVS spolu s magnety MaxX tvoří zařízení umožňující manipulovat s ocelovými plechy ve svislé poloze. Lze jimi rovněž snadno přetáčet deskové polotovary z vodorovné polohy do svislé a zpět. Ráhna MVS se vyrábí pro magnety MaxX 250, MaxX 500 a MaxX 1000.

Charakteristika:

  • Rameno MVS je určeno pro vertikální manipulace s ocelovými bloky.

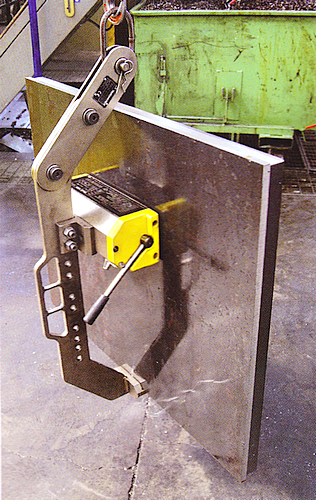

  • Typická aplikace je nakládání/vykládání obrobku do horizontálních frézovacích strojů.

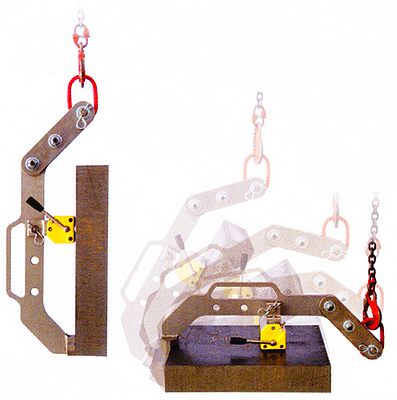

  • Jednoduchým použitím je možné otáčet obráběné kusy z jedné strany na druhou a opracovat tak oba povrchy.
  • MVS je možné snadno přizpůsobit obrobkům různých velikostí změnou pozice čepu.
  • Rameno MVS lze osadit magnety MaxX 250/500/1000.
  • Parametry

    Parametry MaxX MVS

    ModelMVS 250MVS 500MVS 1000
    Břemenový magnetMaxX 250MaxX 500MaxX 1000
    Maximální náklad (kg)180350700
    Max. délka desky (mm)80010001000
    Výška desky max./min. (mm)200/550250/700330/800

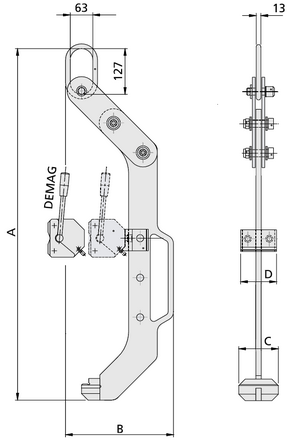

    A (mm)8039761075
    B (mm)265300332
    C (mm)110140140
    D (mm)100160160
    Vlastní hmotnost (kg)101819
    Hmotnost s magnetem (kg)163353

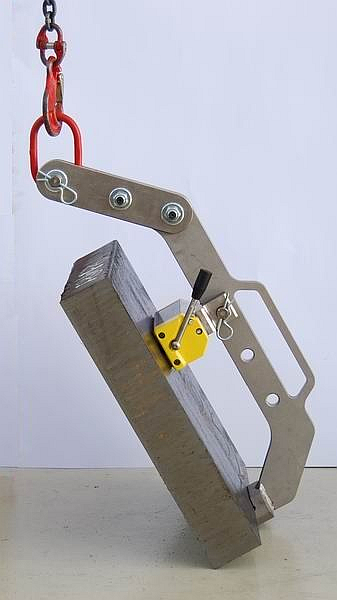

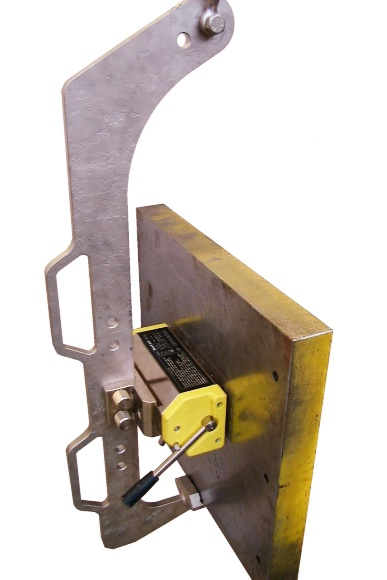

  • Fotogalerie
    1
    2
  • Ke stažení

    Katalog:

    Ceník:

  • Poptávka

    Máte zájem o ráhna MaxX MVS? Napište nám!
